入库时间：2016-01-17请将各器材连接成低压调光电路．要求：变阻器的滑片向a端滑动时，灯泡亮度增加
-
难度：
使用次数：134
入库时间：2016-01-17
在圆圈内填入正确的电表符号，使开关闭合后两灯都能发光．
-
难度：
使用次数：114
入库时间：2016-01-17

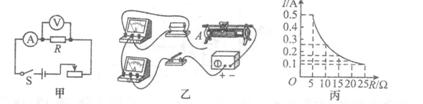

小明利用如图甲所示的电路探究“电压一定时，电流跟电阻的关系”。已知电源电压为6 V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
（1）如图乙所示，A导线应该接在滑动变阻器 （“上”或
“下”）端的接线柱。（2）实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流，随电阻R变化的图像。
①由图像可以得出结沦： 。
②上述实
验中，小明用5Ω的电阻做完实验后，将10Ω的电阻接入电路，闭合开关后，应将滑片向 （“左”或“右”）移动，使电压表示数为 V时，读出电流表的示数。（3）为完成整个实验，应该选取最大阻值不小于 Ω的滑动变阻器。
-
难度：
使用次数：121
入库时间：2016-01-17

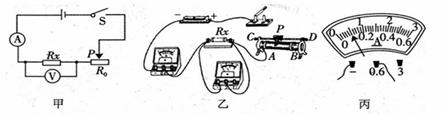

如图所示，小明同学在“测未知电阻Rx”的实验中。
（1）请用笔画线代替导线，根据图甲将图乙所示的实物电路连接完整。
（2）闭合开关前，图乙中滑动变阻器的滑片P应位于 （填“A”或“B”） 端。
（3）闭合开关后，发现电流表指针几乎不动，电压表示数约为电源电压，故障原因是 （选填“Rx短路”或“ Rx断路”）。
（4）排除故障后，小明通过实验得到数据如下表所示，其中第1次实验的电流表示数如图丙所示，为 A，则所测电阻Rx的值是 Ω。
（5）若在实验中，电压表不能使用，滑动变阻器最大阻值为R0，当滑片P置于最左端时，电流表示数为I1，滑片P置于最右端时，电流表示数为I2，则未知电阻的表达式为 。
-
难度：
使用次数：105
入库时间：2016-01-17

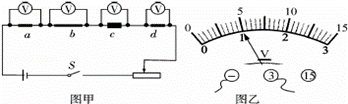

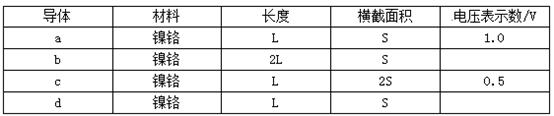

如图是小军做“探究影响导体电阻大小的因素”实验所采用的电路，是四根合金丝，用一个电压表分别测出它们两端的电压，得到一次实验部分数据如表所示．
（1）四根金属丝串联在电路中，它们两端的电压之比等于它们的 之比；为探究电阻大小与横截面积的关系，应比较合金丝a和 两端的电压
；合金丝d两端的电压如图乙所示，示数为 V．（2）在得到上表数据的过程中， （选填“能”或“不能”） 改变滑动变阻器滑片的位置；为得到更可靠的实验结论，应多次实验，每次测量合金丝两端电压之前，需进行一项实验操作是 ．
（3）关于导体电阻与长度的关系，小军还进行了理论探究：某金属丝电阻为R，长度为L，若把n根这样的电阻丝串联在电路中，则总长度为nL，总电阻为 ，从而得到导体电阻与长度的关系；则上表中b合金丝两端的电压应该为 V．
