难度：
使用次数：197
入库时间：2016-01-17在“研究电流跟电压、电阻的关系”时，同学们设计如图电路图，其中R为定值电阻，R′为滑动变阻器：
（1）在研究电流与电阻关系时，先用5Ω的定值电阻进行实验，使电压表的示数为3V，再换用10Ω的定值电阻时，某同学没有改变滑动变阻器滑片的位置，合上开关后，电压表的示数将__________3V（选填“大于”、“小于”
或“等于”）．此时应向__________（选填“右”或“左”）调节滑片，使电压表的示数为__________V．（2）整个实验中数据记录在表一和表二中，根据表中实验数据，可得出如下结论：
表一
表二
R=5Ω
电压/V
1.0
2.0
3.0
U=3V
电阻/Ω
5
10
15
电流/A
0.2
0.4
0.6
电流/A
0.6
0.3
0.2
由表一可得出结论：__________．
由表二可得出结论：__________．
-
难度：
使用次数：88
入库时间：2016-01-17

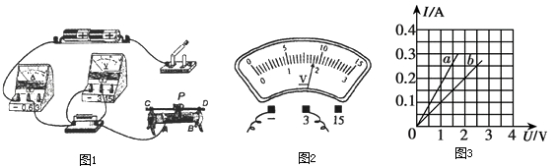

在测量定值电阻的实验中，
（1）连接电路时开关应__________．
（2）请你用笔画线代替导线，将如图甲中的实物电路连接完整．
（3）闭合开关前，滑动变阻器的滑片P应移至__________（选填“A”或“B”）端．小青闭合开关后，移动滑片P到某一点时，电流表示数为
0.2A，电压表示数如图乙所示，为__________V，计算出的电阻值为__________Ω．（4）小青仅把这一次实验测量所得的阻值作为最后的结果，你认为合适吗？__________，理由是__________．
（5）如图丙所示是其他两组同学根据测得数据作出的，I﹣U图象，分析图象可知Ra__________Rb（选填“＞”、“=”或“＜”）．
（6）小珍连接好电路后闭合开关，发现无论如何移动变阻器的滑片P，电压表、电流表均有示数，但都不改变，原因可能是__________．（写出一种即可）
-
难度：
使用次数：115
入库时间：2016-01-17
如图所示电路中，电阻R1的阻值是20Ω，闭合开关S，电流表A1的示数为0.3A，电流表A的示数为0.5A，求：
（1）通过电阻R2的电流；
（2）电源电压；
（3）电阻R2的阻值．
-
难度：
使用次数：94
入库时间：2016-01-17
如图所示，R1=10Ω，滑动变阻器R2的阻值变化范围是0～20Ω．当滑片P移至R2的最左端时，电流表示数为0.6A，电源电压多少？当滑片P移至R2的最右端时，电流表和电压表的示数各是多少？
-
难度：
使用次数：98
入库时间：2016-01-17
如图所示的电路中，电源电压若保持不变．R1=4Ω，R2=6Ω．
（1）如果开关S1、S2都断开时，电流表示数为0.6A，那么电源电压多大？
（2）如果开S1、S2都闭合时，电流表示数为2A，那么R3的阻值是多大？
（3）当S1断开，S2闭合时，1min电路消耗多少电能？
