入库时间：2016-01-16家庭照明既可使用白炽灯，也可以使用普通节能灯或L
ED节能灯．小强同学从相关资料中了解到60W白炽灯、12W普通节能灯与5WLED节能灯的照明效果相当，并收集到这几种照明用灯具的有关数据如表：有关数据
类别
额定电压/V
额定功率/W
使用寿命/h
每只售价/元
白炽灯
220
60
2000
1
普通节能灯
220
12
8000
20
LED节能灯
220
5
30000
55
通过计算回答：
（1）60W的白炽灯正常发光时，其工作电流多大？
（2）60W的白炽灯正常发光时，其灯丝电阻多大？
（3）在已知白炽灯的使用寿命内，使用5W的LED节能灯比使用60W的白炽灯可以节约多少电能？
（4）按照国家发改委等五部委2011年发布的《关于逐步禁止进口和销售普通照明白炽灯的公告》的要求，我国从2012年10月1日起逐步淘汰普通照明白炽灯．从今年10月1日起禁止销售60W以上普通照明白炽灯．请你通过相关数据的比较，说明我国为什么要逐步淘汰普通照明白炽灯．
六．实验探究题（共4小题，27题6分，28题7分，29题6分，30题8分）
2
7．九年级1班的同学在教室指导下用如图所示的实验装置进行“观察水的沸腾”的实验．（1）本实验中，放置石棉网的铁圈位置和悬挂温度计的铁杆位置非常重要．在组装该实验装置时，应当先调整固定 _________ （选填“铁圈”或“铁杆”）的位置．
（2）实验时，老师要求同学们向烧杯中倒入热水而不用冷水，是因为这样可以 _________ ．
（3）小亮组通过实验测得水的沸点是98℃，他想这可能是由于当地气压低于1标准大气压造成的．但在与其他组交流时发现，其他组测得的水的沸点都是100℃，于是否定了自己刚才的想法．
小亮否定自己刚才想法的理由是： _________ ．
（4）小亮重新审视并确认自己小组的操作没有问题后，猜想可能是自己组使用的温度计有问题导致了较大的误差．请你帮助小亮设计一个实验方案来验证自己的猜想是正确的： _________ ．
-
难度：
使用次数：197
入库时间：2016-01-16

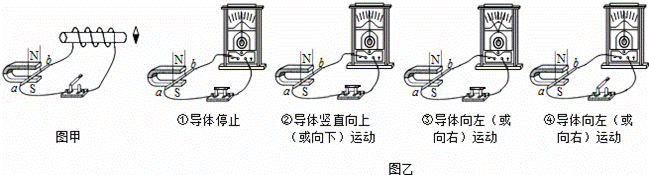

在“探究什么情况下磁可以生电”的实验中：
（1）小星设计的电路如图甲所示，在蹄形磁体的磁场中放置一根导线ab，ab的两端分别跟开关，螺线管连接，螺线管旁放置一个小磁针，当ab中产生电
流时，螺线管中有 _________ 通过，小磁针会发生偏转．（2）小星闭合开关后，不管导线ab在磁场中怎样运动，小磁针都不偏转，是没有产生电流，还是产生的电流太微弱？他换用了一个灵敏电流表代替螺线管和小磁针，如果灵敏电流表指针发生偏转，表明ab中产生电流，实验的情况如图乙所示．
A、观察并分析①②③现象可知：导体静止时， _________ 产生感应电流；导体沿着磁感线方向运动时， _________ 产生感应电流；导体切割磁感应线运动时， _________ 产生感应电流．（均选填“能”或“不能”）
B、观察并分析③④现象可知：产生感应电流的条件之一是 _________ ．
（3）对比图甲和图乙两次实验后，小星认为：图甲中小磁针不发生偏转，不是没有产生电流，而是 _________ ．
-
难度：
使用次数：118
入库时间：2016-01-16

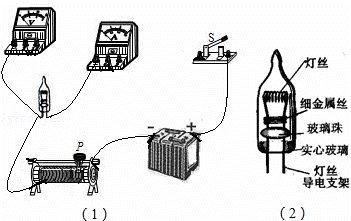

小丽在欣赏节日彩灯时发现，这些小彩灯嗾使串联在一起的，其中零星地分布着不亮的几个，但其他彩灯却依然亮着．她感觉这与学过的串联电路的特点不相符．这是为什么呢？于是她找来一个标有“5V 0.2A”的完好的小彩灯，用图1所示的器材进行研究．
（1）小丽已将部分电路连接起来，请你用笔画线代替
导线帮她完成图1中实验电路的连接．（2）电路连接无误后，小丽通过实验记录的数据及现象如下表．
实验次数
1
2
3
4
5
6
7
8
电压/V
0.5
1
2
3
4
5
6
7.5
电流/A
0.07
0.09
0.12
0.16
0.18
0.20
0.230
发光情况
微红﹣→微亮﹣﹣﹣﹣→较亮﹣﹣﹣﹣﹣﹣→亮﹣﹣﹣﹣﹣→刺眼﹣→熄灭
上表中第 _________ 次实验的数据表明，小彩灯烧坏后会使电路处于开路状态．
（3）小丽为了弄清这个小彩灯烧坏后在实际电路中的作用，用它替换下新彩灯串中的一个小彩灯，将彩灯串接入家庭电路中继续观察，发现除了试验中烧坏的那个小彩灯不亮外，其他小彩灯依然亮着．这说明，烧坏的小彩灯使实际电路处于 _________ 状态．
（4）小丽又把这个烧坏的小彩灯接回到图1所示的实验电路中重新观察，闭合开关后发现：电流表的指针竟然发生了偏转！
对比试验电路和实际电路．她判断一定是由于实际电路的 _________ 较高，才使烧坏的小彩灯变成了导体，并且小彩灯应该具有特别的结构．
（5）小丽进一步了解到小彩灯的构造如图2所示，灯丝下面好象有“细金属丝”与它并联着．她认为：可能是“细金属丝”起了关键性的作用！
如果小丽的想法是正确的，请你对这个“细金属丝”的导电特点做出推测． _________ ．
-
难度：
使用次数：61
入库时间：2016-01-16

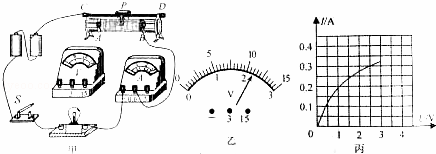

小强同学要测量额定电压为2.5V、小灯泡的功率：
（1）连接的不完整实物电路如图（甲）所示．请用笔画
线代替导线，完成实物电路的连接．（2）检查电路连接无误，闭合开关后，灯泡不亮，电压表有示数且接近电源电压，电流表指针几乎不动，产生这一现象的原因可能是 _________ ．
（3）排除故障后，移动滑片P到某一位置时，电压表示数如图乙所示，若要测量小灯泡的额定功率，应将滑片P向 _________ （选填“A”或“B”）端移动，使电压表的示数为 _________ V．
（4）移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U图象，根据图象信息，可计算出小灯泡的额定功率是 _________ W．观察图丙所示的I﹣U图象不是直线的原因是 _________ ．
（5）若想接着探究电流与电压的关系，需要补充的实验器材是 _________ ．
（6）整理器材时发现滑动变阻器的PB部分比PC部分热，原因是 _________ ．
