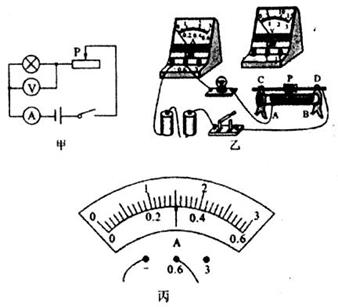

入库时间：2016-01-12如图甲所示是“测量小灯泡的电功
率”的电路图，图乙是实物连接图。其中电源是两节新干电池，小灯泡的额定电压为2.5V.(1)图乙已连接了部分电路，请用笔画线代替导线按照电路图将未连接的电路连接完整：
(2)小明同学连接好电路，闭合开关后，发现电压表的读数是2V，则他应当将滑片P向____调节（选填“左”、“右”）。
(3)调节滑片P后使电压表的示数为2.5V，此时电流表的示数如图丙所示，则该灯泡的额定功率为____W．
(4)有一位同学在连接好电路后，闭合开关，在移动滑动变阻器滑片P的过程中发现：灯泡变亮时电压表示数变小；灯泡变暗时，电压表示数变大。经检查所用器材完好，出现这种现象的原因可能是_____________。
-
难度：
使用次数：80
入库时间：2016-01-12
为测量电阻Rx的阻值，老师提供了以下器材：待测电阻Rx、已知阻值的定值电阻R0一个、电压不变但电压值未知的电源一个、电流表一只、开关两个、导线若干．从中选择器材按下述要求完成实验．
（1）将所设计的电路图画出来。
（2）写出实验步骤。
（2）利用测得数据写出待测电阻Rx的表达式：Rx= ．
-
难度：
使用次数：61
入库时间：2016-01-12
一只小灯泡正常发光时两端的电压是8V，通过的电流是0.5A。现将该灯泡接在12V的电源上，为使其正常发光应该怎么办？
-
难度：
使用次数：202
入库时间：2016-01-12
小明家新买了一台“电热饭盒”（如图甲所示），其部分铭牌如下表（乙图）。
现将0.3kg的大米饭2份放入“电热饭盒”中，经过3min大米饭的温度变化如图丙所示。已知大米饭的比热容约为：c＝2×10³J／(kg·℃)
(1) 该“电热饭盒”正常工作时的电流是多大？
(2) 3min大米饭吸收了多少热量？
(3) 此次热大米饭，“电热盒饭”工作的效率是多少？
