入库时间：2016-01-12阅读材料回答问题

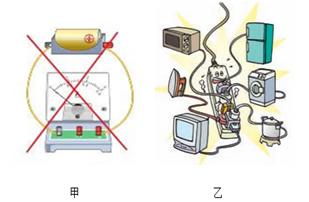

材料一：不允许把电流表直接接到电源的两极！否则，电流表将被烧坏。
-------------人教版九年级物理第15章
材料二：电路中同时使用的用电器不能太多，否则容易引起线路故障，甚至发生火灾。
-------------人教版九年级物理第19章
材料一中电流表会被烧坏、材料二中引发火灾的原因都是电流过大引起的，但引起电流过大原因你知道吗？
-
难度：
使用次数：115
入库时间：2016-01-12
在图中标出通电螺线管上方小磁针静止时的N极及导线中的电流方向．
-
难度：
使用次数：153
入库时间：2016-01-12
某同学在做探究串、并联电路中的电流规律的实验时，设计了如图所示的电路图．
（1）在做实验前，开关应处于 状态．
（2）若测得A、B、C三处的电流分别为IA、IB、IC，它们的关系是 ．
（3）在做此实验时，测得干路中电流为1.4A，而支路的电流却为2.2A，产生这一错误的原因可能是 ．
-
难度：
使用次数：118
入库时间：2016-01-12

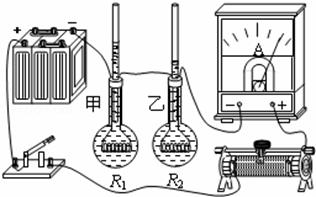

电流通过导体产生的热量与导体的电流和导体的电阻有关．为了探究“电流产生的热量与电阻大小的关系”，某小组采用了如图15所示的实验装置，其中R1＞R2．
（1）如图实验装置可以保证 、 保持不变．
(2) 实验中通过观察 变化来比较电流通过电阻产生热量的多少。
（3）在通电时间相同时，两玻璃管内煤油温度较高的是 （填写甲或乙）瓶．由此可知，在通电时间相同，电流一定的情况下，电阻越大，电流产生的热量越 ．（填写“多”或“少”）
-
难度：
使用次数：66
入库时间：2016-01-12

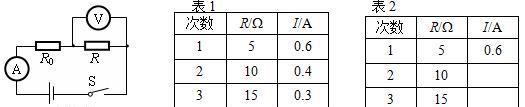

某同学按图所示的电路探究“导体中的电流跟导体电阻的关系”。她不断改变电阻R的阻值，并将电阻值以及对应的电流表的示数记录在表1中。分析表1中的数据可知：电路中的电流I跟电阻R不是反比关系，这一结论与欧姆定律不一致。请你帮助小莉分析：
⑴结论与欧姆定律不一致的原因是________________________ ；
⑵要得到与欧姆定律一致的结论，你如何帮助小莉改进这个电路？ 这样改进的目的是
、 。
⑶改进实验后，把符合要求的数据填写在表2中的空格内。
