难度：
使用次数：151

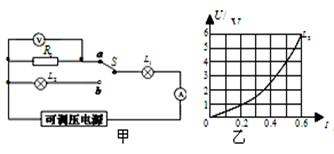

入库时间：2016-01-12在图甲所示的电路中，已知电源为电压可调的直流学生电源，灯泡L1的额定电压为8V，图乙是灯泡L2的U—I图像。
（1）当开关S接a时，电压表的示数为1.2V，电流表的示数为0.3A， 求定值电阻R0的阻值；
（2）当开关S接a时，调节电源电压，使灯泡L1正常发光，此时R0消耗的功率为1W， 求灯泡L1的额定功率；
（3）开关S接b时，通过调节电源电压使灯泡L1正常发光，求电路消耗的总功率。
-
难度：
使用次数：156
入库时间：2016-01-12
如图所示电路，定值电阻R0=6Ω，灯L标有“6V 3W”字样，灯L的阻值及 电源电压保持不变。闭合开关S，当滑动变阻器R的滑片P置于最左端时，电流表的示 数为0.8A；滑片P置于最右端时，电流表的示数为0.55A。求：
（1）灯L正常工作时的电阻；
（2）滑动变阻器的最大值；
（3）滑动变阻器滑片P置于最右端，通电10s，灯L消耗的电能。
-
难度：
使用次数：103
入库时间：2016-01-12
为了探究液体温度升高时吸收热量的多少与哪些因素有关，某同学做了如下实验：在四个相同的烧杯中分别盛有水和煤油，用同样的加热器加热。下表是他的实验记录，根据实验记录回答下列问题：
烧杯
液体
质量（g）
初温（℃）
末温（℃）
加热时间（min）
①
水
300
20
30
12
②
水
150
20
30
6
③
煤油
300
20
30
6
④
煤油
300
20
25
3
（1）分析比较 （填烧杯号）的实验记录，可得出的初步结论是：在质量和升高的温度相同时，不同物质吸收的热量不同。
（2）分析比较1、2两烧杯的记录，可得出的初步结论是：
（3）分析比较3、4两烧杯的记录，可得出的初步结论是：
（4） 综合（1）、（2）、（3）中的结论，然后综合归纳可得出结论：物质温度升高时
吸收热量的多与 有关。
-
难度：
使用次数：189
入库时间：2016-01-12
某同学学习了燃料的热值后，自己设计了一个实验探究煤油和菜籽油的热值大小关系。他实验时组装了如图所示的两套规格完全相同的实验装置，记录结果见下表：
燃料
加热前的水温／℃
燃料燃尽后的水温／℃
煤油
25
44
菜籽油
25
34
（1）在安装、调整实验器材时，合理的顺序是（甲图中）：应先调整、固定________的 位置（选填“A”或“B”）。
（2）为了保证实验结论的可靠，小明同学选择了两套相同的装置，在实验中还应控制： 煤油和菜籽油的________及________相同。
（3）通过表中记录的数据，你认为煤油和菜籽油两种燃料中，热值较大的________。
（4）该同学实验前用天平测出了烧杯中水的质量及两灯中燃料的质量，并根据记录的数据，利用公式Q吸＝cm（t－t0）计算出了水吸收的热量，然后再利用这个热量计算出煤油的热值，发现结果与课本中给出的煤油热值相比________（选填“偏大”、“偏小”或“相等”）。观察装置图，请你分析原因是：___________________________。
-
难度：
使用次数：129
入库时间：2016-01-12

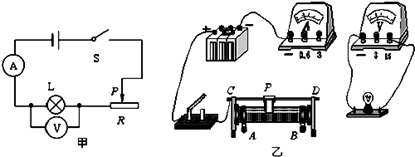

在“测定小灯泡的额定功率”实验中，张超同学用一个电压表、一个电流表、二个开关、电压为6V的电源、额定电压为3.8V的小灯泡和一个标有“20Ω，1.5A”的滑动变阻器，设计了如图甲所示的电路．
（1）如果小灯泡的额定功率小于2 W，电流表的量程选_____A为宜；要求滑片 P向右移 灯变亮则滑动变阻器底下应选_____接线柱。
（2）请用笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整（连线不得交叉）；
（3）在实验中，若电压表示数为2V，则灯泡的实际功率_____额定功率（选填“＞”、 “＜”或“=”）；要想使小灯泡正常发光，滑动变阻器的滑片应向____移动(选填“左
或右”）直至电压表的示数为______V,若此时电流表示数为0.4A，则灯泡的额定功 率为_____W；此时小灯泡的电阻是______Ω.该实验中滑动变阻器的作用除了保护电 路外，还有_____________作用。
（4）另一组的同学按同一电路连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭．检查后发现连线正确，请你找出实验中两个操作不当之处：
①______________________________________；
②______________________________________．
