难度：
使用次数：623

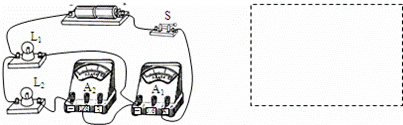

入库时间：2016-01-12如图所示根据实物图，在右侧虚线框内画出它的电路图
-
难度：
使用次数：109
入库时间：2016-01-12
如图所示的电学黑箱中有三个阻值都是10欧的电阻，它们分别与盒外的四个接线柱Ａ、Ｂ、Ｃ、Ｄ相连，测量任意两个接线柱的电阻值，发现其中有三次测量结果均为10欧，另三次测量结果均为20欧．请在黑箱中画出三个电阻的连接图．
-
难度：
使用次数：404
入库时间：2016-01-12

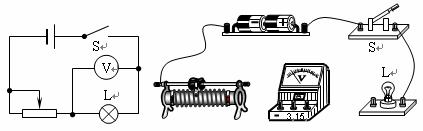

小明想知道与滑动变阻器串联的灯泡的明暗发生变化时，它两端的电压是如何变化的，所以设计如图的电路图。请根据图的电路图连接图的实物电路。
-
难度：
使用次数：124
入库时间：2016-01-12
白炽灯泡是常用的普通灯泡，它是利用电流的热效应制成的，下列有关白炽灯的几个问题，请你作出简要回答：
（1）灯泡什么时候最容易烧坏？
（2）灯泡的灯丝要绕成螺旋状，这样做的目的是什么？
-
难度：
使用次数：69
入库时间：2016-01-12
某中学为学生供应开水，用锅炉将200kg的水从25℃加热到100℃，燃烧了 6kg的无烟煤。水的比热容是4.2×103J/（kg·℃），无烟煤的热值是3.4×l07J/kg。
求： （1）锅炉内的水吸收的热量是多少?
（2）无烟煤完全燃烧放出的热量是多少?
（3）此锅炉的效率是多少?
