难度：
使用次数：114

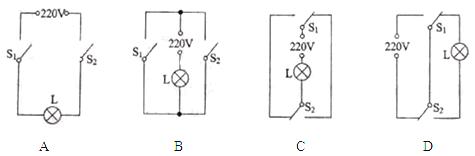

入库时间：2016-01-06小黄的房间门口装有开关S1，床头
装有开关S2，这两个开关都能单独控制房间的吊灯，图中的电路图能符合这一要求的是（ ）
-
难度：
使用次数：77
入库时间：2016-01-06

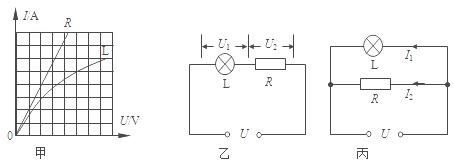

如图甲是灯泡L和电阻R的I-U关系图像，灯丝电阻受温度的影响，温度越高电阻越大．将L和R以两种不同的方式接在同一电源上，如图乙和丙．若乙图中U1︰U2= m，丙图中I1︰I2= n，则下列关系式中正确的是（ ）
A．m=n B．m=
C．m＜ D． m＞
-
难度：
使用次数：79
入库时间：2016-01-06

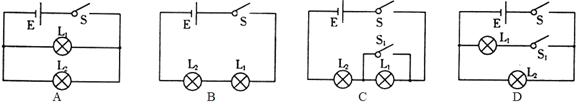

下列各电路中，闭
合开关，两个灯泡不能都发光的电路是（ ）
-
难度：
使用次数：210
入库时间：2016-01-06
在如图所示的电路中，下列分析不正确的
是（ ）A．只闭合S1时，L1发光、L2不发光，A1测L1的电流，A2无示数
B．
只闭合S3时，L1、L2都发光，A1、A2的示数相等C．闭合S1、S2时，L1、L2都发光，A1有示数，A2无示数
D．闭合S1、S3时，L1、L2都发光，A1、A2均有示数
-
难度：
使用次数：68
入库时间：2016-01-06
小峰为了探究某电动玩具车内部电动机与指示灯的连接方式，他将这辆玩具车的电池
取下，保持开关闭合，转动车轮，车上的指示灯还能发光，进一步探究发现，玩具车内部电路是由电源、开关、电动机、指示灯各一个组成的，则该玩具车电路中电动机与指示灯（ ）A.可以确定，一定串联
B.可以确定，一定并联
C.可以确定，串联、并联都行
D.需要再断开开关，转动车轮，观察指示灯是否发光，才能判断
