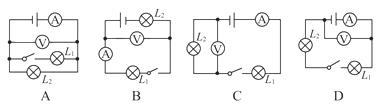

入库时间：2016-01-06如图所示，与实物图一致的电路图是（ ）
-
难度：
使用次数：75
入库时间：2016-01-06
如图是电冰箱的简化电路图，图中M是电冰箱压缩机内的电动机，L是电冰箱内的照明灯，下列
判断正确的是（ ）A．S1闭合、S2断开时，照明灯与电动机并联
B．S1、S2都闭合时，照明灯与电动机串联
C．关上冰箱门时，S1自动断开，使得照明灯熄灭
D．冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作。
-
难度：
使用次数：211
入库时间：2016-01-06
小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列分析正确的是（ ）
A．换气扇和照明灯不能同时工作
B．换气扇和照明灯只能同时工作
C．换气扇和照明灯工作时，通过他们的电流一定相等
D．换气扇和照明灯工作时，它们两端的电压一定相等
-
难度：
使用次数：104
入库时间：2016-01-06

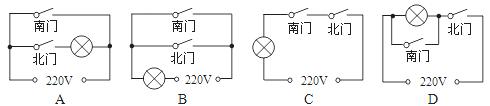

某学校地下车库有南北两个进出口，每个进出口处装有感应开关．当有车辆从任何一个进出口经过时，开关自动闭合一段时间，值班室内的指示灯会亮，提醒门卫有车辆通过，以便监视进出口安全．下列
电路图中，符合要求的
是（ ）
-
难度：
使用次数：151
入库时间：2016-01-06

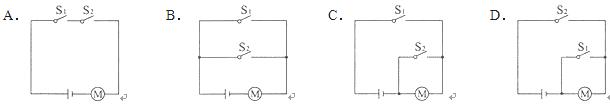

微波炉的炉门开关S1断开，控制开关S2闭合时，微波炉不工作，S1与S1都闭合时，微波炉正常工作，图中符合要求的电路是（ ）
