难度：
使用次数：113
入库时间：2016-01-06如图是电冰箱的简化电路图，图中M是电冰箱压缩机内的电动机，L是电冰箱内的照明灯，下列判断正确的是（ ）
A．S1闭合、S2断开时，照明灯与电动机并联
B．S1、S2都闭合时，照明灯与电动机串联
C．关上冰箱门时，S1自动断开，使得照明灯熄灭
D．冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作。
-
难度：
使用次数：183
入库时间：2016-01-06
.如图所示是小明同学测定小灯泡电阻的电路图，当闭合开关S时，发现灯不亮，电流表、电压表均无示数。若电路故障只出现在灯L和变阻器R中的一处，则下列判断正确的是： （ ）
A. 灯L短路
B. 灯L断路
C. 变阻器R短路
D. 变阻器R断路
-
难度：
使用次数：101
入库时间：2016-01-06

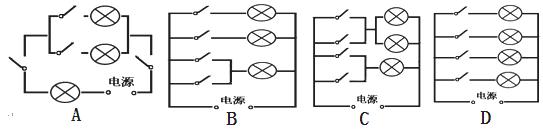

某同学观察他家里的电动自行车后发现：不
管捏紧左边还是右边的车闸，车尾的一盏刹车指示灯均会亮起，而拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起，下列指示灯的示意图合理的是（ ）
-
难度：
使用次数：53
入库时间：2016-01-06
、如图所示，电源电压不变，闭合开关，当滑动变阻器的滑片P向左滑动时，下列说法正确的是 （ ）
A.电流表示数变小，电压表示数变小
B.电流表示数变小，电压表示数变大
C.电流表示数
变大，电压表示数变小 D.电流表示数变大，电压表示数变大
-
难度：
使用次数：212
入库时间：2016-01-06
如图所示电路中，闭合开关S，灯泡发光，电路正常．若将电压表与电流表交换位置，电路可能出现的情况是（ ）
A．电流表、
电压表被烧毁 B．电压表示数接近电源电压
C．灯泡正常发光
D．电流表有示数
