难度：
使用次数：495

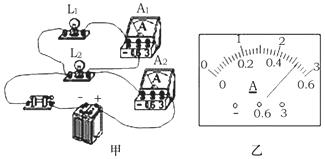

入库时间：2016-01-04如图甲所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示。则（ ）
A．两灯是串联连接的 B．流过L1的电
流是2.6A C．流过L2的电流是2A D．干路电流是3.2A
-
难度：
使用次数：94
入库时间：2016-01-04
电源电压不变，R1为定值电阻，R2为滑动变阻器；当闭合开关S，滑动变阻器的滑片P向右滑动时，电压表V1、V2、电流表A的示数将（ ）
A．V1不变、V2变大、A变小
B．V1变大、V2变小、A变大
C．V1变小、V2不变、A变小
D．V1不变、V2变大、A不变
-
难度：
使用次数：365
入库时间：2016-01-04
小明用如图所示的电路图研究并联电路电流的规律，当闭合开关S试触时，发现3只小灯泡均发光，电流表的指针正向偏转并超过最大刻度。产生这种现象的原因可能是（ ）
A．小灯泡L1发生断路 B．小灯泡L2发生短路
C．电流表使用
的量程太小 D．电流表的接线柱接反了
-
难度：
使用次数：98
入库时间：2016-01-04
如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右滑动过程中（ ）
A. 电压表V示数变小
B. 电流表A1示数变大
C. 电流表A2示数不变
D. 电流表A2示数变小
-
难度：
使用次数：148
入库时间：2016-01-04
如图所示电路，电源电压不变，闭合开关，当滑动变阻器R1的滑片向上移动时．以下说法正确的是（ ）
A．V1 V2不变．A示数变大
B．V1示数变小，V2示数变大．A示数变大
C．V1示数不变，V2示数变大，A示数变大
D．V1和V2示数的和不变，A示数变大
