难度：
使用次数：228
入库时间：2016-01-02某学校有前后两个门，现在有红、绿灯及电铃各一个，另有电池组、开关和导线，请你利用它们设计连结电路，使在值班室的人能辨别客人是在前门还是在后门按开关．要求：红灯亮，电铃响，表明前门来人；绿灯亮，电铃响，表明后门来人．
-
难度：
使用次数：120
入库时间：2016-01-02
为节约电能，在居民楼的楼道中，装有由声控开关和光控开关共同控制的楼道灯．夜晚，当有人走动发出声音时，电路接通，灯亮；经过一两分钟后，开关内部的延时装置就把电路断开，灯灭．白天，无论发出多大的声音，灯也不亮．请将图乙中的器材连成符合楼道灯要求的电路．
-
难度：
使用次数：216
入库时间：2016-01-02
某同学在使用电流表测量通过某一灯泡的电流的实验，闭合开关后，发现电流表的指针偏转到如图所示的位置，于是他立即断开开关．则：
（1）测量时产生这种现象的原因是 ；
（2）该同学为了完成实验，下一步应该采取的措施是 ．
（3）改正错误后，该同学再闭合开关，发现指针的读数是1.8A，请你在图中画出指针的位置．
-
难度：
使用次数：616
入库时间：2016-01-02

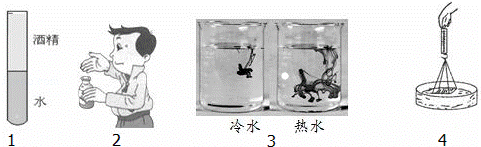

如图是一组实验，观察实验完成填空．
（1）如图1，向一端封闭的玻璃管中注水至一半位置，再注入酒精直至充满．封闭管口，并将玻璃管反复翻转，使水和酒精充分 ，观察液面的位置，混合后与混合前相比，总体积变 ．
（2）图2是 现象，说明 ．图3是把墨水滴入冷水和热水的情况，此实验还说明 ．
（3）如图4，把一块玻璃板用弹簧测力计拉出水面，在离开水面时，观察到 ，说明了 ．固体和液体很难被压缩说明 ．
-
难度：
使用次数：567
入库时间：2016-01-02
在用电流表测电流的实验中：
（1）连接电路时，开关应 ，电流表应先用 量程试触；

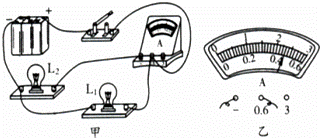

（2）若某同学连接的电路如图甲所示，则电流表测的是灯L2的电流．合上开关后，如果电流表的示数如图乙所示，则通过该灯的电流是 mA；
（3）只需改动一根导线就可测得总电流，请在图中用“×”号指出需改动的导线，并在原图中画出正确的电路连线；
（4）若合上开关后，灯均亮，电流表指针不发生偏转，那么原因可能是C．
A．电流表内部开路
B．开关处接触不良
C．电流表被短路
D．电源供电不足．
