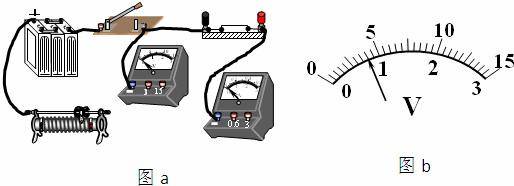

入库时间：2016-01-01在做测定电阻的实验中，如图所示，电源电压保持6V不变．
（1）图（a）是林馨在一次测电阻的实验中未完成连接的电路，请完成电路连接；
（2）下表是林馨同学测得的一组数据，第3次测量时，电压表示数如图（b）所示，请将读得的电压和计算的电阻值填在表格中．
实验次数 1 2 3 4
电压（V） 2.5 3 6
电流（A） 0.25 0.32 0.4 0.59
电阻（Ω） 10 9.3 10.2
（3）表中第1次数据是连接好电路后，滑动变阻器的滑片调到某一位置时，合上开关得到的．那么在“15Ω 1A”和“10Ω 1.5A”两种规格的滑动变阻器中，她选择的是规格为 的变阻器．
-
难度：
使用次数：97
入库时间：2016-01-01

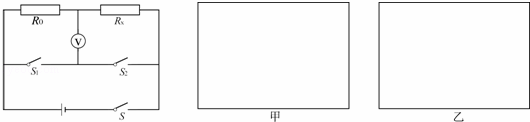

小涵同学现有如下器材：一个电源（电压保持不变但数值未知），一个定值电阻R0，一个待测电阻Rx，一个电压表（最大量程大于电源电压），一个滑动变阻器，三个开关，导线若干，她用这些器材测Rx的阻值．实验方案如下：
（a）按电路图连接好实物；
（b）只将S、S1闭合时，测出R0两端的电压为U0，则Ix=I0=
；（c）只将S、S2闭合时，测出Rx两端的电压为Ux，则Rx=Ux
；（1）请你根据电路图分析小涵同学的实验方案，写出她的实验过程中会出现的问题：
．
（2）按照下列实验步骤，还使用小涵方案中的这些器材重新设计实验，请把你的电路图画在方框甲内，并写出实验结果．
（a）只将S、S1闭合时，读出电压表的示数为U1；
（b）只将S、S2闭合时，读出电压表的示数为U2，则Rx= ．
（3）改正后的电路虽然能测Rx的阻值，但还是有缺点，请你在方框乙内重新设计一测电阻的电路图，并说明采用这种测量方法的优点 ．
-
难度：
使用次数：635
入库时间：2016-01-01

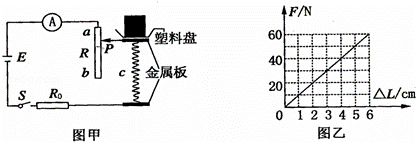

如图甲是小红设计的电子秤原理图，其中E为干电池；A是电流表（电子秤示数表盘）；R是一根长为6cm阻值为15Ω的均匀电阻丝，滑片在a端时，电流表示数为0.6A；在b端时，电流表示数为0.15A．C是一根弹簧，其所受压力F与压缩量△L的关系如图乙所示．（塑料盘的重力不计，g取10N/㎏，不称重物时滑片P刚好在电阻丝的a端，所称物重最大时P在b端）
（1）求电源电压U和R0的值．
（2）当电流表的指针指在0.3A处时，所称重物的质量是多少．
