难度：
使用次数：119

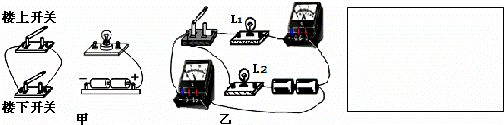

入库时间：2016-01-01（1）图甲是楼梯照明灯的模拟电路．它的要求是，在楼梯的上下两端都能对灯进行控制．请在图上补画连接导线，使之符合这一要求．
（2）根据图乙所示的实物连接图，在右侧方框处画出电路图．
-
难度：
使用次数：135
入库时间：2016-01-01
将学校实验室常用的电压表接入电路时，应先用大量程试触，若电压表示数小于3V时，再改用电压表的小量程．测电压时，如果发现表的指针向左偏，原因是 ．
-
难度：
使用次数：153
入库时间：2016-01-01
如图所示为“探究影响导体电阻大小因素”的实验电路，A、B之间接导体，
（1） 比较导体电阻的大小．
（2）小明发现手边只有一根较长的金属丝，他可以探究导体的电阻是否与 和 有关．
-
难度：
使用次数：73
入库时间：2016-01-01
为了比较水和煤油的吸热能力，江涛用两个相同的装置做了如图所示的实验．
（1）在两个相同的烧杯中应加入初温相同、 的水和煤油；
（2）实验中搅拌器的作用是：使液体 ；用相同酒精灯加热的目的是：使水和煤油在相同时间内 ．
（3）实验中发现煤油的温度比水的温度升高得 （选填“快”或“慢”），这表明 吸热本领更强．
-
难度：
使用次数：114
入库时间：2016-01-01
我们知道导体都能导电，那么导体对电流是否有阻碍作用呢？不同导体导电本领一样吗？怎样衡量导体的导电本领呢？小明设计了如图l2所示的电路来回答上面的问题．
（1）小明先后将a、b两根不同的合金丝接入电路中，这样做的目的是改变电路中的电阻．实验中，将a换成b后，应调节滑动变阻器，使电压表的示数与接a时的示数相同，分别观察先后接a和b后电流表的示数，结果发现其示数变化，说明导体对电流有阻碍作用；把不同的合金丝接入电路后，观察到电流大小不同，还说明不同导体导电的本领是不同的．
（2）为进一步研究导体的导电本领，小明又先后将a、b两根不同的合金丝接入电路，并改变合金丝两端的电压，分别获得多组电压和对应的电流如表所示：
根据表中数据分析可知：对同一根合金丝，其两端的电压与电流的比是相同的；对不同合金丝，其两端的电压与电流的比是不同的．于是，我们就用电压与电流的比来衡量导体的导电本领．
