难度：
使用次数：80
入库时间：2015-12-30问题解决——测量电阻：
小雨想要知道未知电阻Rx的阻值，现有—个电压恒定的电源（电压值未知）、—个单刀双掷开关、一个量程较小的电流表、两个阻值分别为R1和R2的定值电阻与若干导线，其中R1和R2的阻值都较小，均不能单独与电流表串联接在电源两端，否则会损坏电流表。
（1）请在方框内画出实验电路圈（电路连接好后实验中不能拆卸），并完成测量步骤：
①按照电路图连接实物电路；
②
（2）推导出测量电阻Rx的数学表达式。
-
难度：
使用次数：128
入库时间：2015-12-30
（8分）如图是一种测量小汽车油箱内油量装置原理图，压力传感器R的电阻会随所受压力的大小发生变化，油量表（由电流表改装而成）指针能指示出油箱里油的多少。若电源电压为
6V，压力传感器R的上表面面积为5cm2，压力传感器R的电阻与所受压力的关系如下表所示（q汽油=4.6×107J/kg，ρ汽油=0.7×103kg/m3，g=10N/kg）压力F/N
0
50
100
150
200
250
300
...
电阻R/Ω
500
380
310
245
200
170
150
...
请计算：
（1）当油与箱总重为600N时，压力传感器R受到的压强是多少？
（2）若油箱内油为10kg，汽油完全燃烧放出的热量是多少？
（3）如果空油箱质量为6kg，油量表指针指向2×10-2m3时，电路中的电流是多少?
-
难度：
使用次数：222
入库时间：2015-12-30

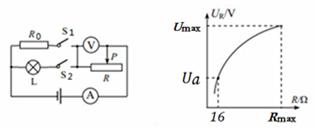

如图甲所示
，已知小灯泡L上标有“6V 3W”字样，R0=20Ω，滑动变阻器R的最大阻值为100Ω。求：（1）小灯泡的电阻（设灯丝电阻不随温度变化）；
（2）只
闭合S1，移动滑动变阻器滑片P，变阻器两端电压与其连入电路的电阻关系如图乙所示；当滑片置于某点a时，电压表示数Ua = 8V。求此时电流表示数及电源电压；（3）已知电压表量程为0～15 V，在电压表示数不超过量程，灯泡两端电压不超过额定值的情况下，只闭合S2时，求滑动变阻器连入电路的阻值范围。
甲 乙
-
难度：
使用次数：145
入库时间：2015-12-30
如图甲所示，电源电压U=6V，S为单刀双掷开关，小灯泡L的电阻RL=10Ω，R为某种压敏电阻，其阻值R与压力F成反比关系，（如图乙所示），R的正上方装有一电磁铁P，其线圈电阻不计．
（1）在R上水平放置质量为1kg的铁制品，开关接a，通过小灯泡的电流时多大？小灯泡两端的电压为多少伏？
（2）在R上水平放置质量为2kg的铁制品，开关接b，电压表稳定后的示数为4V，则此时压敏电阻的阻值为多少欧？电磁铁P对铁制品的吸引力为多少牛？
-
难度：
使用次数：149
入库时间：2015-12-30
如图所示电路图，电源电压6V保持不变，灯L2的电阻是10Ω，闭合开关S，电流表A1的示数是0.3A，不考考虑温度对灯丝电阻的影响，求：
（1）灯L1的阻值．
（2）电流表A的示数．
