入库时间：2015-12-30某同学在课外活动中设
计了如图所示的电路，关于该电路的说法正确的是（ ）A．只闭合S1，R2的滑片从左向右移动时，电压表示数减小，电流表示数变大
B．只闭合S2，R2的滑片从左向右移动时，电压表示数增大，电流表示数减小
C．滑片在R2的最
左端时，先闭合S1，再闭合S2，电压表示数不变，电流表示数减小 D．滑片在R2的最右端时，先闭合S1，再闭合S2，电压表示数减小，电流表示数变大
-
难度：
使用次数：258
入库时间：2015-12-30

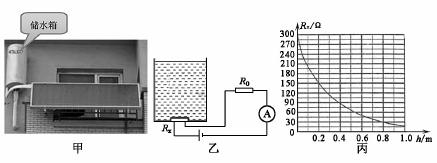

图甲
所示是我市某家用电辅热式平板太阳能热水器，其电加热的额定功率为1500W。图
乙是其储水箱水位探测电路原理图，其中电源电压为24V，A 为水位指示表（由量程为0~0.6A 电流表改成），R0 阻值为10Ω，Rx为压敏电阻，其阻值与储水箱水深的关系如图丙所示。（1）热水器正常加热时，电热丝电阻多大？（结果保留一位小数）
（2）阴雨天，将储水箱中50kg、30℃的水加热到50℃，正常通电要多长时间？[设电热全部被水箱中的水吸收且水无热损失，c水=4.2×103J/(kg·℃)]
（3）当水位指示表指示储水箱水深为0.2m 时，探测电路中的电流多大？
-
难度：
使用次数：145
入库时间：2015-12-30
如图甲所示，在2015年某工厂要研发一种新型材料，要求对该材料的承受的撞击力进行测试。在测试时将材料样品（不计质量）平放在压力传感器上，闭合开关
，由静止自由释放重物，经撞击后样品材料仍完好无损。从重物开始下落到撞击样品的这个过程中，电流表的示数
随时间
变化的图像如图乙所示，压力传感器的电阻
R随压力
变化的图像如图丙所示。电源的电压=24V，定值电阻R0=10Ω。求:（1）在重物下落的过程中， 压力传感器的电阻是
多少?（2）在撞击过程中，样品受到的最大撞击力是多少?
-
难度：
使用次数：152
入库时间：2015-12-30
如图所示，电源电压恒为12
V，电阻R1为20Ω，当开关S闭合后，电压表的示数为8V。求：（1）电阻R1两端的电压；
（2）通过电阻R2的电流。
-
难度：
使用次数：126
入库时间：2015-12-30
（6分）在
如图（a）所示的电路中，电源电压U=4V，电阻R1=20Ω。闭合开关S，当滑动变阻器的滑片P移至某处时，电路中电流表A的示数如图（b）所示。求：（1）电流表A1的示数；（2分）
（2）滑动变阻器连入电路的阻值。（4分）
