难度：
使用次数：114

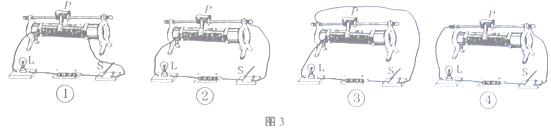

入库时间：2015-12-30小华想用滑动变阻器控制小灯泡的亮度，设计了如图所示的4种电路，其中正确的是（ ）
A.②③ B.③④ C.①③
D.①②
-
难度：
使用次数：80
入库时间：2015-12-30
在探究“电阻上的电流跟两端电压关系”的实验过程中
（1）小刚同学做出了以下猜想：
A．
电阻一定，电流跟电压成正比．B．电阻一定，电流跟电压成反比．
C．电流跟电压无关．
你认为合理的猜想是______（填序号），你的依据是___________．
（2）为了检验猜想是否正确，小刚设计了如图所示的电路图，其中电源电压为3 V，电阻R为20Ω，变阻器R' 上标有“15Ω 1A”字样．
实验次数
1
2
3
电压U/V
2
2.4
2.8
电流I/A
0.1
0.12
0.14
①请你帮他选量程：电压表应选 V，电流表应选 A．
②上表是小刚记录的数据，请你替小刚写出结论：电阻一定时， ．
③小刚在实验中想把电压表的示数调到1V，但无论怎样调节都无法达到要求，其原因是 ．
（3）小刚还想用这个电路研究电流跟电阻的关系，并与上表中的第1次实验数据作比较，于是他把20Ω的电阻换成10Ω，闭合开关后，小刚的下一步操作是 ，记录数据；接着他再把10Ω电阻换成5Ω，重复上述操作．
-
难度：
使用次数：309
入库时间：2015-12-30
如图12所示，用笔画线代替导线，将图中元件连接成电路，要求：电压表测量灯泡两端的电压，当滑动变阻器的滑片向左移动时，灯泡变亮。
图12
-
难度：
使用次数：72
入库时间：2015-12-30
某实验小组探究金属丝电阻大小与长度的关系，他们取一段粗细均匀的金属丝拉直连接在A、B接线柱上，在金属丝上安装一个可滑动的金属夹P．实验室还提供了下列器材：电压表、电流表、电池组（电压3 V）、滑动变阻器（20 Ω 2 A）、刻度尺、开关和导线若干．

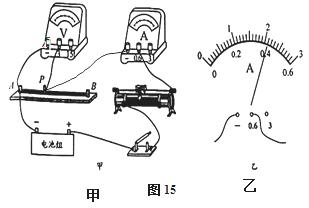

（1）为了测量AP段的电阻R，他们连接了如图15甲所示的电路，连接电路时，开关应_______．
（2）某次实验中测得电压表的读数为2.1V，电流表指针偏转如图15乙所示，则电流表的读数为I= _______A，此时金属丝的电阻R= _______Ω．
（3）
实验中移动金属夹P，分别测出AP段的长度
和对应的电压电流值，并计算出电阻值R，其中l和R的数据如下表：
/cm30
40
50
60
70
80
R/Ω
2.1
2.8
3.5
4.2
4.9
5.6
分析表中数据，可知_______．
（4）小军同学认为，
由于电源电压没有超过电压表所选量程的最大值，因此在闭合开关前，可以将变阻器的滑片置于任意位置．你认为他的想法是_______（填“正确”或“错误”）的，理由是：_______．
-
难度：
使用次数：182
入库时间：2015-12-30
如图所示的电路中，有几根导线尚未连接，请用笔画线代替导线补上。补上后要求：⑴两灯泡并联；⑵电流表测灯L1的电流；⑶闭合开关后，向A端移动滑动变阻器的滑片P，两灯均变暗。
