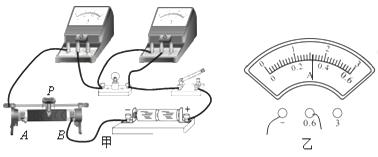

入库时间：2015-12-30某实验小组做“测量小灯泡电功率”的实验电路如图甲所示。已知电源电压为3V，小灯泡的额定电压为2.5V。
（1）闭合开关前，滑动变阻器的滑片P应置于________端（选填“A”或“B”），目的是________。
（2）实验中，闭合开关，如果小灯泡与灯座接触不良，则会看到电压表________示数，电流表________示数。（均选填“有”或“无”）
（3）排除电路故障后，闭合开
关，移动滑片P到某位置时，电压表的示数为2.2 V，若想测量小灯泡的额定功率，应将滑片P向________（选填“A”或“B”）端移动，使电压表的示数为________V，这时电流表的示数如图乙所示，读数为________A，则小灯泡的额定功率为________W。
-
难度：
使用次数：111
入库时间：2015-12-30
为了测定额定电压为“2.5V”小灯泡的电功率，小明设计了图甲所示的电路图，实验中各元件完好，电源电压保持不变．
（1
）电路连接完整后，小明闭合开关，发现小灯泡不亮，但电流表、电压表均有示数，接下来他首先应进行的操作是 （选填下面字母番号）．A．检查电路是否断路
B．检查电路是否短路
C．移动滑动变阻器的滑片，观察小灯泡是否发光
（2）为了测量小灯泡的额定功率，应调节滑动变阻器，当电压表的示数为 V时，灯泡正常发光，此
时电流表的示数如图乙所示，则通过小灯泡的电流为 A，该灯泡的额定功率为 W．
-
难度：
使用次数：148
入库时间：2015-12-30

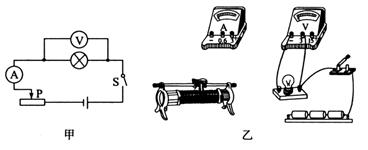

（5分）如图是用电压表和电流表测量小灯泡电功率的电路，小灯泡的额定电压为2.5V。
（1）请根据电路图甲将图乙中的实物电路连接完整（导线不允许交叉）。
（2）正确连接电路后，闭合开关，发现小灯泡不亮，电压表、电流表都有示数，造成这种现象的原因可能是 。

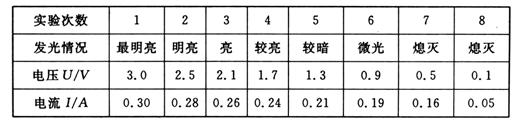

（3）调整好电路后，闭合开关，移动滑动变阻器，正确进行实验操作，测量数据如下表所示
通
过分析实验数据和计算可知：（灯泡的额定功率为 W；通过小灯泡的电流与其两端电压不成正比，造成这种现象的原因是
②在第7、8两次实验中，灯泡熄灭的原因是
