难度：
使用次数：195
入库时间：2015-12-29如图所示，电源电压12V，滑动变阻器标有“10Ω1 A”字样，灯Ll、L2分别
标有“6 V 6W”和“3V 3W”字样。只闭合Sl、S3时，滑动变阻器滑片P位于某位置，灯L1、L2均正常发光，则通过灯L1的电流为____A，滑动变阻器消耗的电功率为Pl;此时只闭合Sl、S2，为保证灯L1正常发光，滑片P应向____移动（选填“左”或“右”），滑动变阻器消耗的电功率为P2，则Pl：P2=____。
-
难度：
使用次数：74
入库时间：2015-12-29
在图甲所示电路中，电源电压恒为9V，灯泡L的额定电压为6V，通过灯泡L的电流I与灯泡两端的电压
U的关系如图乙所示，求：（1）灯泡的额定功率；
（2）灯泡正
常发光时，滑动变阻器接入电路的阻值；（3）当电压表示数是5V时，灯泡L的实际功
率.
-
难度：
使用次数：157
入库时间：2015-12-29

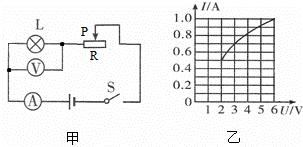

（9分）如图甲所示的电路图，电源电压为9V且保持不变，小灯泡L标有“6V 6W”的字样，闭合开关S后，将滑动变阻器滑片P从某点A移到另一点B的过程中（图中未标出），电流表与电压表表示数的变化曲线如图乙所示。求：
（1）小灯泡正常发光时的电阻；
（2）小灯泡正常发光60s消耗的电能；
（3）小灯泡电功率为2.1W时的电阻；
（4）滑片P在A、B位
置时，滑动变阻器消耗的电功率之差。
-
难度：
使用次数：77
入库时间：2015-12-29
（6分） 如图所示，电源电压保持U总=3U不变，滑动变阻器的最大阻值为R3．将滑动变阻器的滑片P置于中点M，且只闭合开关S1时，电压表
的示数为U，电流表的示数I1为0.8A；将滑片P置于最右端，断开开关S1，闭合开关S2时，电压表的示数为（3/4）U，电流表的示数为I2，R2消耗的电功率P2为2.7W。求：（1）当S1、S2均闭合后，要想使整个电路为并联电路，只需将滑动变阻器的滑片P调到______端（填“A”或“B”）；
（2）电流表的示数I2?
（3）R1、R2各是多少?
（4）整个电路中的最大功率?
-
难度：
使用次数：223
入库时间：2015-12-29
（10分）如图甲所示，电源电压恒定，R0为定值电阻。将滑动变阻器的滑片从a
端滑到b端的过程中，电压表示数U与电流表示数I间的关系图象如图乙所示。求：
（1）滑动变阻器R的最大阻值；（2）R0的阻值及电源电压；
（3）当滑片滑到滑动变阻器的中点时，电阻R0消耗的功率。
