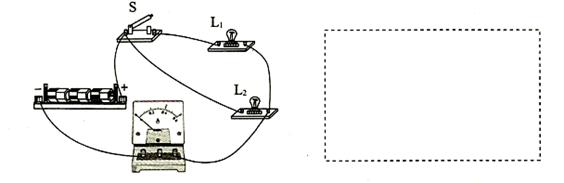

入库时间：2015-12-27根据图10所示的实物图，在虚线框内画出它的电路图。
-
难度：
使用次数：79
入库时间：2015-12-27
如图所示，若将开关闭合，电流表A的读数为1.1A，电流表A1的读数为0.2A，
①求通过L2的电流，②若电压表示数为3V，求电源电压
-
难度：
使用次数：115
入库时间：2015-12-27
某同学在做“比较不同液体吸热能力” 的实验时，使用相同的电加热器给液体甲和乙加热．
（1）分析第1、4次或第2、5次或第3、6次实验数据，某同学认为：加热相同的时间时，乙升高的温度高一些，这说明乙吸收的热量多一些．这位同学的判断是否正确？ 理由是 。
（2）分析第2、3次或第5、6次实验数据，可以得出的初步结论是：同种物质升高相同温度时，物质的 越大，吸收的热量就越 ．（选填：“多”或“少”）
（3）通过比较第2、4次实验数据可知，液体吸收的热量多少与液体的 有关， 的吸热能力强。
液体
次数
质量m/kg
升高的温度△t/℃
加热的时间t/min
甲
1
0.1
5
1
2
0.1
10
2
3
0.2
10
4
乙
4
0.1
10
1
5
0.1
20
2
6
0.2
20
4
-
难度：
使用次数：169
入库时间：2015-12-27

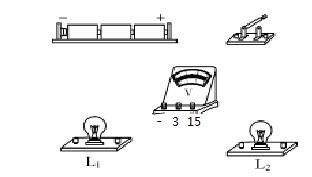

小刚和小丽用图12所示的器材探究串联电路的电压关系,用三节干电池串联做
电源,两只小灯泡的规格不同
(1)请用笔画线代替导线,连接电路.要求:L1 和L2 串联,电压表测量两灯串联后的总电压.
(2)小刚用电压表测量L1 两端的电压时,直接选用0--3V 的量程,小丽说这样不行,规范的
操作方法______________________________________________________________________
(3)他们在测量L2 两端的电压时,两灯突然熄灭,电压表示数约为电源电压,由此判断出
故障是__ ___
(4)他们排除故障后继续实验,得出了下表所示的一组数据.为了得出串联电路电压关系的
普遍规律,他们还应当__________________________________________________________。
-
难度：
使用次数：234
入库时间：2015-12-27
小明在练习电流表、电压表和滑动变阻器使用的实验中，想用电流表测量通过电阻R的电流，用电压表测量电阻R两端的电压，连接了如图13a所示的电路
(１)请指出连接电路时存在的问题
①____________________________
②_____________________________
③_____________________________
④_____________________________
(２)经同伴提醒后，小明把电路连接的正确无误，正确测出了电流和电压（如图13b所示）
则电流为______A，电压为______V.
