难度：
使用次数：152
入库时间：2015-12-26小明设计了如图所示的压力测量仪，可以反映弹簧上方金属片受到压力的大小．其中R′是滑动变阻器，R是定值电阻，电源电压恒定不变，压力表实际上是一个电压表．当金属片受到的压力增大时，压力表示数__________ （选填“变大”、“变小”或“不变”）．
-
难度：
使用次数：253
入库时间：2015-12-26
如图，L是灯泡，要使两灯均正常发光，
（1）请在“○”处填入电流表、电压表对应的符号．
（2）正确连接后两灯是__________（“串”或“并”）联的．
-
难度：
使用次数：143
入库时间：2015-12-26
请指出图中的3个实验，分别演示的是什么现象？
（1）甲演示的是__________；
（2）乙演示的是__________；
（3）丙演示的是__________．
-
难度：
使用次数：111
入库时间：2015-12-26
在比较水和食用油比热容大小的实验中，小明取了两只相同的烧杯，且在烧杯里分别装入质量和初温都相同的水和食用油．他用两个完全相同的“电加热器”给它们加热，并记录得到了表中的实验数据，请你回答下列问题：
加热时间/min
0
1
2
3
4
5
6
7
水的温度/℃
20
22
24
26
28
30
32
34
食用油的温度/℃
20
24
28
32
36
40
44
48
（1）小明给水和食用油加热，选用两个同样的“电加热器”的目的是__________；
（2）两种液体相比较，温度升高比较快的是__________；
（3）它们在相同时间内升温不同的原因是__________．
-
难度：
使用次数：139
入库时间：2015-12-26

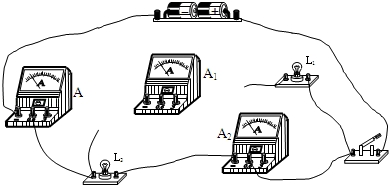

某同学为了探究并联电路中干路的电流与各支路电流之间的关系，设计电路如图所示．
（1）请完成电路连接．当闭合开关时，该同学发现电流表A1指针向“0”刻线左边偏转，则故障原因可能是__________．
（2）当闭合开关时，该同学还发现电流表A的指针向右偏转，超过了右边最大刻度值，他可以采取的措施是__________．
（3）排除一切故障后，该同学分别记下电流表A、A1、A2的示数，然后换上另外两个灯泡，再次记下三个电流表的示数，两次记录的数据如下表：
A的示数
A1的示数
A2的示数
第一次测量
0.8A
0.3A
0.5A
第二次测量
0.7A
0.4A
0.3A
根据上表的数据分析，可得出的结论是：__________．
