难度：
使用次数：164
入库时间：2015-12-26如图所示的电路中，
、
、
表示的是电流表或电压表，当开关S1、S2都闭合时，灯正常发光，各电表均正常工作．下列说法正确的是( )A．
、、
都是电压表 B．
、
、都是电流表C．
、是电流表是电压表 D．、是电压表
是电流表
-
难度：
使用次数：114
入库时间：2015-12-26
如图所示，长度相同、横截面积不同的铁棒AB和CD连接在一起接入电路中，则下列说法中正确的是( )
A．AB段电阻大，电流小
B．CD段电阻大，电流大
C．AB段电阻大，电流与CD段相等
D．CD段电阻大，电流与AB段相等
-
难度：
使用次数：373
入库时间：2015-12-26
如图所示，两滑动变阻器的滑片P1，P2都向右滑动时，下列说法正确的是( )
A．L1和L2都变暗 B．L1和L2都变亮
C．L1变暗，L2变亮 D．L1变亮，L2变暗
-
难度：
使用次数：276
入库时间：2015-12-26

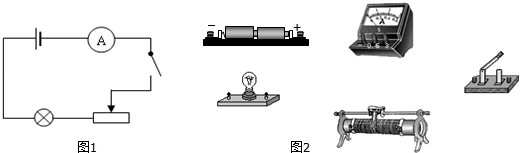

如图是用滑动变阻器改变电流大小的电路图及有关元件示意图，用笔画线代替导线，按电路图连接对应的实物图．
-
难度：
使用次数：329
入库时间：2015-12-26

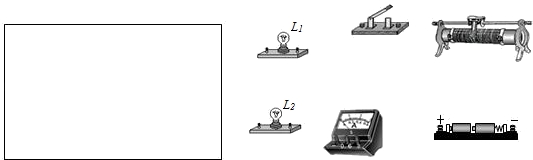

两盏灯L1、L2，一只电流表、一个滑动变阻器、电源及开关各一个，要求：L1和L2并联；电流表测L2的电流，滑动变阻器只控制灯L1的电流，开关能控制灯L1、L2．
（1）在实线框内画出满足要求的电路图；
（2）在图所示的元件中，用笔画线代替导线，按电路图连接图示的实物．
