难度：
使用次数：233
入库时间：2015-12-23用铅笔画线将如图中的元件连成一个并联电路，要求每个开关控制一盏灯，并在右边画出对应的电路图．
-
难度：
使用次数：702
入库时间：2015-12-23

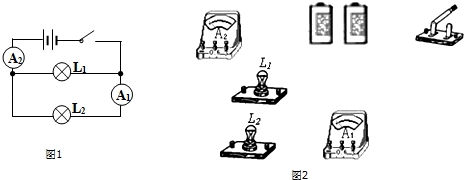

如图1所示，电流表A1示数约为0.1～0.4A，电流表A2的示数为1～1.5A，根据电路图，用笔画线作导线把图2的实物连接起来．（导线不要交叉）
-
难度：
使用次数：163
入库时间：2015-12-23
（1）在探究“影响电阻大小的因素”实验时，需要选择不同的导线，下表是给出的几种不同的导线，则
A、为研究电阻与导体的材料是否有关，应在上表中选用__________两种导线．
B、为研究电阻与导体的长度是否有关，应在上表中选用__________两种导线
导线代号
A
B
C
D
E
F
G
材料
锰铜
钨
镍铬
锰铜
钨
锰铜
镍铬
长度（m）
1.0
0.5
1.5
1.0
1.2
1.5
0.5
横截面积（mm）2
3.2
0.8
1.2
0.8
1.2
1.2
1.2
（2）物理课后，小明和小雄将一块铜片和一块锌片插入不同水果，做成了“水果电池”．他们找来了电压表，连成了如图所示的电路，并保持两块极板之间的距离、极板与水果的接触面积不变，测量出下列数据：
水果种类
苹果
梨
菠萝
橙
水果电池电压/V
0.55
0.40
0.50
0.70
A、分析测量数据可知，水果电池电压与__________有关；
B、若研究水果电池电压跟极板与水果接触面积之间的关系，应控制__________不变；
C、关于影响水果电池电压大小的因素，你还可以研究的问题是__________．
-
难度：
使用次数：150
入库时间：2015-12-23
如图是研究串联电路电压关系时，用电压表测电阻R1两端电压的电路图，这个电路中有两处错误．
（1）请在错处画上“ד，并用笔画线在图上改正过来；
（2）按改正后的实物图画出电路图．
-
难度：
使用次数：178
入库时间：2015-12-23
请你设计一个实验验证导体的电阻大小与温度高低有关．请写出实验器材、实验的步骤、实验电路图及实验结论．
