入库时间：2015-12-23轿车仪表盘上都有一个用来提醒司机车门是否关好的指示灯，若四个车门中任意一个车门未关好，该指示灯会一直发光，其工作原理如图所示．
（1）请具体说明保护电阻R0的作用__________．
（2）指出该电路的一处不足__________．
-
难度：
使用次数：146
入库时间：2015-12-23
某定值电阻两端的电压由6V变为10V时，流过该电阻的电流增大了0.1A，那么这个定值电阻的阻值是__________Ω．
-
难度：
使用次数：86
入库时间：2015-12-23
如图，在两个相同的烧杯中分别装有质量、初温都相同的水和沙子，用两个相同的酒精灯对其加热．
（1）加热相同时间后，分别测量两者的温度，发现沙子的温度明显高于水，这是因为__________；加热时搅拌沙子，目的是__________．
（2）在两烧杯上方分别盖上玻璃片，过一会儿发现装水烧杯上方的玻璃片内侧有小水珠，用手摸两个玻璃片，发现装__________（沙子/水）烧杯上方的玻璃片温度比较高，原因是__________．
-
难度：
使用次数：222
入库时间：2015-12-23
小满暑假坐火车去北京，在火车上发现车厢后面有两个厕所，只有当两个厕所的门都关上时，车厢指示灯才会发光，指示牌才会显示“厕所有人”字样，提醒顾客两个厕所内都有人，请你把图中各元件符号连接成符合上述设计要求的电路图．
-
难度：
使用次数：61
入库时间：2015-12-23

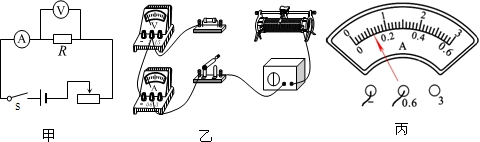

在探究“电压一定时，电流跟电阻的关系”的实验中，设计电路如图甲所示．
（1）连接电路前，开关必须__________．
（2）请根据图甲电路图用笔画线代替导线将图乙所示
实物连接成完整电路（导线不允许交叉）．（3）连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压．造成这一现象的原因可能是__________
A．电流表坏
了____________________B．滑动变阻器短路C．电阻处接触不良__________D．电阻短路
（4）排除故障进行实验，多次改变R的阻值，调节滑动变阻器，使电压示数保持不变，实验数据记录如下表．其中第5次实验电流表示数如图丙所示，其读数为__________A．
实验次数
1
2
3
4
5
电阻R/Ω
5
10
15
20
25
电流V/A
0.6
0.3
0.2
0.15
（5）实验结果是：________
__．
