难度：
使用次数：191
入库时间：2015-12-21（1）完成如图18杠杆示意图。
（2） 电冰箱是现代家庭中最常用的家用电器.它内部的电路中主要包括压缩机（其主要部件是电动机）和冷藏室内的照明灯。压缩机和照明灯能各自独立工作、互不影响；温控开关S1控制压缩机。与冰箱门联动的开关S2控制照明灯。答题纸上已画出电源部分.请在答题纸上指定位置完成电冰箱内部的电路图。
图18
图19
-
难度：
使用次数：129
入库时间：2015-12-21
某学习小组同学想研究酒精灯烧水时的热效率．他们用酒精灯给100g的水加热，经过一段时间测得水温升高了60℃、消耗了4.2g酒精．已知：水的比热容为4.2×103J/（kg•℃），酒精的热值为3×107J/kg．求：
（1）此过程中水吸收的热量；
（2）4.2g酒精完全燃烧放出的热量；
（3）酒精灯烧水时的热效率．
-
难度：
使用次数：122
入库时间：2015-12-21
如图，电
源电压为6V，电阻R0=10Ω，电流表量程为0～0. 6A，电压表量程为0～3V，滑动变阻器R上标有“20Ω 0.5A”字样。求： （1）电路中的最小电流为多少A？
（2）当电路中电流最小时，1min内电流通过电阻R0做的功。
（3）为了保证电路安全，滑动变阻器R接人电路的最小阻值。
-
难度：
使用次数：117
入库时间：2015-12-21
在探究杠杆平衡条件的实验中：
（1）实验前没有挂钩时，发现杠杆右端高，要使杠杆在水平位置平衡，应将杠杆左端的螺母向 调节．

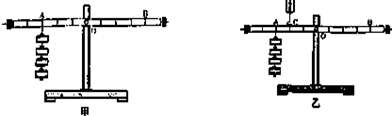

（2）如图21甲，在杠杆的左边A处挂四个相同钩码，要使杠杆在水平位置平衡，应在杠杆右端B处挂同样钩码 个．使杠杆在水平位置平衡的目的是 。
（3）如图21乙，用弹簧测力计在C出竖直向上拉，当弹簧测力计逐渐向右倾斜时，要使杠杆仍在水平位置平衡，则弹簧测力计的示数将 （填“变大”、“变小”或“不变”），其原因是 。
图21
-
难度：
使用次数：176
入库时间：2015-12-21
如图22所示是探究动能大小与哪些因素有关的实验，已知M小球质量大于m小球，请回答：
⑴本实验是通过观察__________来比较小球动能大小的，这种实验方法叫____________法。
⑵甲乙两图研究是是动能与________的关系，图中把小球从斜面同一高度静止释放的目的是____________，这种实验方法叫________
____法。⑶比较乙丙两图，可以得到的结论为_______________________________________
。
图22
