难度：
使用次数：190

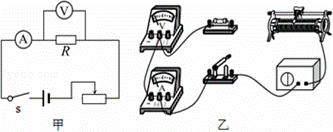

入库时间：2015-12-13在探究“电流跟电压、电阻的关系”实验中，设计电路图如图甲所示．
（1）根据图甲用笔画线代替导线将图乙实物连接成完整电路（导线不允许交叉）．
（2）连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压．若电路中只有一处故障，造成这一现象的原因可能是路 ．
（3）探究“电流跟电压的关系”时，如何改变定值电阻两端的电压呢？
晓彤的方案是：通过改变串联电池的个数来改变定值电阻两端的电压．
小雪的方案是：通过改变滑动变阻器的阻值大小，来调节自制电源两端输出的电压值．
你认为晓彤和小雪的方案哪个更合理，并简要说明理由．
-
难度：
使用次数：69
入库时间：2015-12-13
小芳利用干电池、电压表、电流表、滑动变阻器（10Ω 1A）、开关、导线，测位置电阻Rx的阻值．
（1）此实验的原理是 ．
（2）小芳连接好电路如图锁死，闭合开关，发现电流表和电压表都有偏转，但偏转角度较小，且调节滑片两表示数均不变，该故障的原因是 ．
（3）小芳在排除了电路故障后，闭合开关，改变滑片的位置，得到多组电压和电流数值如表所示．由这些数据计算得定值电阻Rx的阻值为 Ω．
（4）该实验中滑动变阻器的作用是 ，在研究电流与电阻关系实验中滑动变阻器的作用是 ．
-
难度：
使用次数：951
入库时间：2015-12-13
如图所示，滑动变阻器的变阻范围为0～20Ω，闭合开关，当滑片在左端时，电压表、电流表的读数分别为12V和0.3A，求：
（1）电源电压
（2）电阻R1的阻值
（3）当滑片移到右端时，电流表、电压表的读数．
