难度：
使用次数：87
入库时间：2015-12-13两个电阻元件A和B的两端电压与流过它们电流的关系如图所示．则由图可知，电阻值较大的元件是 （填“A”或“B”）．若将A和B两电阻元件并联后接在电压为2V的电源两端，则并联电路干路电流的大小是 ．
-
难度：
使用次数：61
入库时间：2015-12-13
在相距20Km的甲、乙两地之间有两条输电线，已知每1m输电线的电阻为0.01Ω．现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行检测．当电压表的示数为1.5V时，电流表的示数为30mA，则连接短路位置到甲地的两段输电线的电阻值为 ，甲地到短路处的距离为 ．
-
难度：
使用次数：264
入库时间：2015-12-13
根据图中的电路图，用笔画线代替导线，把实物图补充完整（要求导线不能交叉）．
-
难度：
使用次数：141
入库时间：2015-12-13
火车在两节车厢之间有两间厕所，只有当两间厕所的门都关上时（每扇门相当于一个开关），车厢中指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，提醒旅客两间厕所内都有人．请你把图中的各元件符号连接成符合上述设计要求的电路
图．（在答题卡中画出原图并作图）
-
难度：
使用次数：122
入库时间：2015-12-13

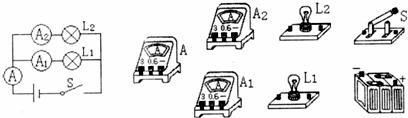

小明实验小组利用左图的电路进行“并联电路电流规律”的实验探究，图中两个小灯泡的规格相同．
（l）请按左边的电路图帮小明连好右侧的实物图（注：电流表量程任选，导线不许交叉）．
（2）实验中小明在接好电路的最后一根导线时，小灯泡立即发光，同时发现电流表A的指针向左偏转，则导致上述现象的两个操作错误是：① ；② ．
（3）改正实验错误后，小明将开关S闭合，记录了三块电流表示数如下表：
I1/A I2/A I/A
0.3 0.3 0.6
于是小明实验小组得出的结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流都相等．根据你已有的知识经验评价小明的实验结论是否正确？
（4）为了让探究出的结论更科学更具有普遍性，请你指出小明的实验设计及探究过程有哪些需要改进之处？
