难度：
使用次数：91
入库时间：2015-12-07如图所示的电路中，电源电压恒定不变，已知R1=3R2，当S1闭合、S2断开时，电压表和电流表示数分别U1和I1；当S1断开、S2闭合时，电压表和电流表示数分别U2和I2，则U1：U2= ，I1：I2= ．
-
难度：
使用次数：111
入库时间：2015-12-07
某定值电阻两端电压增加1V，流过的电流就增加0.1A，该电阻值为 Ω．如果改变该电阻两端的电压，该电阻阻值将 ．（选填“变大”、“不变”或“变小”）
-
难度：
使用次数：123
入库时间：2015-12-07

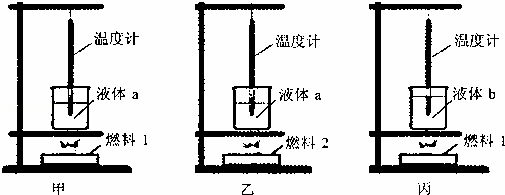

如图所示，甲、乙、丙三图中的装置完全相同．燃料的质量都是10g，烧杯内的液体质量也相同．
（1）比较不同燃料的热值，应选择 两图进行实验；比较不同物质的比热容，应选择 两图进行实验；
（2）水的比热容为4.2×103J/（kg•℃），酒精的热值为3.0×107J/kg，完全燃烧10g酒精放出的热量为 J．可以让1kg的水温度上升到 ℃．
-
难度：
使用次数：91
入库时间：2015-12-07
在“探究电阻上的电流跟两端电压的关系”实验中，定值电阻R=50Ω，电源电压保持不变．
（1）小明在连接电路的过程中，开关应 ．
（2）小明根据电路图连接了如图甲所示的实验电路，检查时发现有一根导线连接有误．请在这根导线上打“×”，并用笔画线代替导线，画出正确的连线（导线不得交叉）．
（3）电路改正后，开始进行实验，闭合开关前，滑动变阻器滑片应移到 点．
（4）闭合开关后，发现无论怎么移动滑片，电流表没有示数，电压表示数接近3V，则故障原因可能是： ．
（5）数据，画出了电阻的U﹣I关系图象，如图乙所示，由图象可以得出结论： ；为了使结论更具有普遍性，小明还应该 ．
-
难度：
使用次数：182
入库时间：2015-12-07
在“测未知电阻RX的阻值”实验中，请完成下列相关问题：
实验次数 电压/V 电流/A
1 1.2 0.24
2 ① ②
3 2.4 0.48

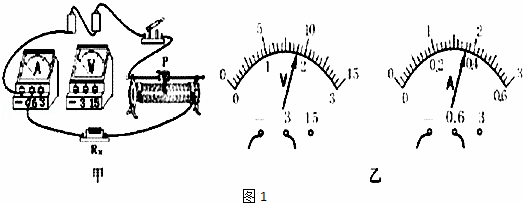

（1）用笔画线代替导线将图甲中的实物连接完整．
（2）如图在实验前准备了两个滑动变阻器，甲标有“5Ω、1A”、乙标有“10Ω、1A”，你认为在这次实验中应选用 ．
（3）把第二次测量时，图乙所示为电压表和电流表的示数，
表中①为 ，②为 ．
（4）处理表中记录的各次实验数据，得出未知电阻RX的阻值为 Ω．

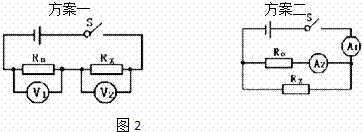

（5）另有同学设计了下列二种测量方案（如图2），方案中定值电阻的阻值为R0．
（a）方案一的电路中，闭合开关S，如果电压表V1和V2的读数分别为U1和U2，则电阻RX的阻值表达式为RX= ；
（b）方案二的电路中，闭合开关S，如果电流表A1和A2的读数分别为I1和I2，则电阻RX的阻值表达式为RX= ．
