难度：
使用次数：130
入库时间：2015-12-05用两个完全相同的电加热器，分别给质量相同的A、B两种液体加热，它们的温度随时间变化的图象如图所示．根据图象可知：加热相同的时间，液体 的温度升高比较快（填“A”或“B”）；两者相比，液体B的比热容比较 ．（填“大”或“小”）
-
难度：
使用次数：295
入库时间：2015-12-05
电流通过导体产生的热量与导体的电流和导体的电阻有关．为了探究“电流产生的热量与电阻大小的关系”，某小组采用了如图15所示的实验装置，其中R1＞R2．
（1）如图实验装置可以保证 、 保持不变．
（2）在通电时间相同时，两玻璃管内煤油温度较高的是 （填写甲或乙）瓶．由此可知，在通电时间相同，电流一定的情况下，电阻越大，电流产生的热量越 ．（填写“多”或“少”）
-
难度：
使用次数：157
入库时间：2015-12-05

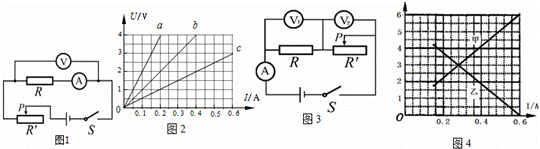

在“探究导体中的电流与导体两端的电压关系”的过程中，小文设计了如图1所示的实验电路．他分别对三个阻值不同的电阻测出实验数据，其中的一组数据如表．
U/V
1
2
3
4
5
6
I/A
0.1
0.2
0.3
0.4
0.5
0.6
（1）通过表格中的数据分析，可知：①当导体电阻为10Ω一定，通过导体的电流跟导体两端的电压成 比；②其数学表达式是： （将定量的数据代入公式中）．
（2）图2是小文根据实验数据画出的三个电阻的U﹣I图象．比较三个电阻的阻值，其中 （填a、b或c）的阻值最大．
（3）小文又连接了如图3所示的电路，电源电压保持不变．闭合开关S，调节滑动变阻器，电压表V1、V2的示数随电路中电流变化的图象如图4所示．根据图象可知：电源电压为 V，电阻R两端的电压变化情况如图线 （填“甲”或“乙”）所示．
-
难度：
使用次数：167
入库时间：2015-12-05

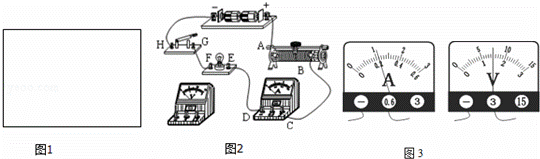

小亮用伏安法测额定电压为2.5V的小灯泡L正常发光时的电阻．
（1）实验原理是 ．
（2）在如图1的方框内画出实验电路图．
（3）图2为小亮尚未完成的实物连线图．请将电压表接入电路．
（4）在开关闭合前，图中滑动变阻器的滑片应置于最 端（填“左”或“右”）．
（5）检查电路连接正确无误，但是用开关“试触”时，发现灯不亮，电压表示数为3V、电流表示数为零．若电路中只有一处故障，可以判断出在电路中的 间（填写字母序号）出现了 故障．（填写“断路”或“短路”）
（6）下表格是小亮做这个实验时记录的数据，请指出他表格设计的不妥之处．不妥之处是 ．
实验序号
1
2
3
4
5
6
7
电压U/V
1.1
1.7
1.9
2.3
2.5
2.7
2.9
电流I/A
0.20
0.24
0.25
0.28
0.29
0.30
0.31
电阻R/W
5.5
7.1
7.6
8.2
8.6
9.0
9.4
灯泡电阻平均值R/W
7.9
（7）某次测量时电流表、电压表的示数如图3所示，此时加在小灯泡两端的电压为 V；通过小灯泡的电流为 A；小灯泡消耗的实际功率为 W．
-
难度：
使用次数：51
入库时间：2015-12-05
实验桌上有如下器材：符合实验要求的电源一个（两端电压不变且未知）、电流表一只、阻值已知的定值电阻R0一个、单刀单掷开关两个及导线若干．小刚想利用这些器材，测量未知电阻RX的电阻值．
（1）请你帮小刚设计实验电路图；
（2）请你写出本实验主要步骤及所测物理量．
（3）请利用已知量和测量量写出待测电阻的表达式RX= ．
