难度：
使用次数：64
入库时间：2015-12-02在“观察水的沸腾”实验中，小明同学的实验数据如表：
时间/min 0 1 2 3 4 5 6 7
温度/℃ 90 92 94 98 98 95 98

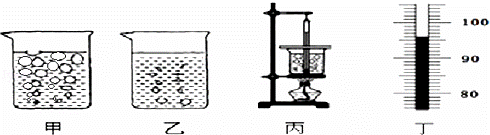

（1）小明观察到水沸腾前和沸腾时水中气泡的上升情况如图甲、乙所示，其中甲图是水在沸腾时的情况，请指出丙图中实验操作的错误是： ．
（2）从表中的数据可以看出，在第6min记录的数据明显错误，由表中数据可知，水的沸点是 ℃，此时液面上的气压 1标准大气压（选填“小于”、“大于”或“等于”）．
（3）3min记录温度时，温度计示数如图丁所示，此时温度为 ℃．
（4）1个标准大气压下酒精的沸点是78℃，煤油的沸点是150℃，完成本实验所用的温度计液泡中的液体可能是 （选填“酒精”或“煤
油”）．
-
难度：
使用次数：141
入库时间：2015-12-02
在探究“研究电流跟电压、电阻的关系”时，同学们设计如图电路图，其中R为定值电阻，实验后，数据记录在表一和表二中．
表一
表二
（1）根据表中实验数据，可得知如下结论：由表一可得： ．
由表二可得： ．
（2）在研究电流与电阻关系时，先用5欧的定值电阻进行实验，使电压表的示数为3V，再换用10欧的定值电阻时，某同学没有改变滑动变阻器滑片的位置，合上开关后，电压表的示数将 3V（选填“大于”、“小于”或“等于”）．此时应该将滑动变阻器滑片向 （选填“右”或“左”）调节，使电压表的示数仍为3V．
-
难度：
使用次数：113
入库时间：2015-12-02

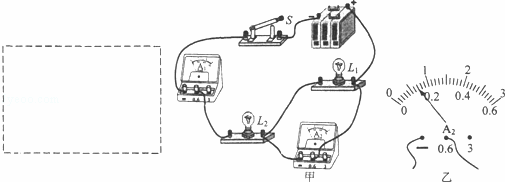

在“探究并联电路电流特点”的实验中，小勇同学连接的电路如图所示．
（1）连接电路前，开关应 ；
（2）闭合开关后，观察到灯L1 ，L2 ；（选填“亮”或“不亮”）
（3）通过分析电路连接情况，请指出图甲中存在的问题是
（4）请在原图甲上只改动一根导线，符合L1、L2并联，电流表A1测干路电流，A2测灯L2的电流，开关控制所有用电器，并在虚线框内画出改动后的电路图．（要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）．
（5）电路更正后，小勇同学获得实验数据如下表，其中电流表A2示数如图乙，请将其示数填入表格空缺处：
于是得出结论：并联电路中，干路电流是支路电流的两倍．请你帮他分析，小勇所得的实验结论合理吗？并说明理由． ．
-
难度：
使用次数：115
入库时间：2015-12-02
如图所示，R1=30Ω，R2=10Ω，闭合开关后，电流表的示数为0.2A．
求：（1）电源电压；
（2）R2电流．
-
难度：
使用次数：187
入库时间：2015-12-02
小明家住一座七层宿舍楼的五楼，在距他家7m处的楼顶安装了一台电辅助式太阳能热水器，接收太阳能总有效面积1.2m2，能把接收的太刚能的50%转变化为水的内能，求
：（1）将100kg的水从小明家压到楼顶的热水器水箱中，应做功多少J？
（2）天气晴朗时，若每平方米的面积上在l小时内得到太阳辐射能平均为2.1×106J，这台热水器每天能将初温为20℃，质量为100kg的水加热到多少度？（每天接收太阳能的时间以l0小时计算）．
