难度：
使用次数：155
入库时间：2015-11-28在“探究影响导体电阻大小的因素”实验中，某小组提出了如下猜想：
猜想一：导体电阻跟导体长度有关
猜想二：导体电阻跟导体粗细有关
猜想三：导体电阻跟导体材料有关
（1）分别选取图中的导线（其中ab、cd、gh为镍铬合金丝，ef为铜丝，且cd横截面积较其它的大，其余横截面积相同）来进行探究活动，这种实验方法被称为．实验中通过比较电路中的大小，判断导体电阻的大小．
（2）验证猜想三时，则应选取导体和来进行实验．
-
难度：
使用次数：190
入库时间：2015-11-28

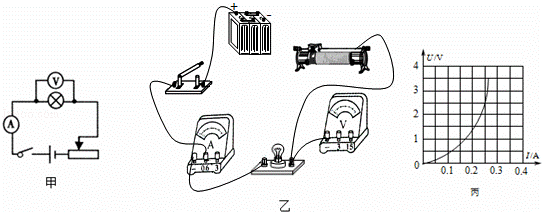

小雷同学发现家用白炽灯在刚开灯瞬间易烧坏，猜想白炽灯的电阻可能与灯丝的某个因素有关．于是，找来与白炽灯工作原理相同的小灯泡，按图甲所示电路图进行探究．电源电压恒为4.5V，小灯泡的额定电压2.5V．
（1）请用笔画代替导线，把图乙中的电路按图甲的电路图连接完整，使滑片P向右移动时灯的亮度变亮．
（2）连接电路闭合开关，小灯泡闪亮一下就熄灭．检查发现小灯泡的灯丝已烧断．分析原因是闭合开关时，滑动变阻器连入电路的电阻为（填“最大值”或“最小值”），导致电流过大而形成的．
（3）断开开关，更换烧坏的电路元件，进行正确的操作．调节滑片使灯泡逐渐变亮，记录电流表和电压表的一系列示数，在图丙中绘制U﹣I图象．则小灯泡的额定功率为 W．
（4）根据图丙中图象初步判断，小灯泡的电阻与灯丝的有关．家用白炽灯在开灯的瞬间与步骤（2）中小灯泡形成过大电流的原因（填“相同”或“不同”）．
-
难度：
使用次数：105
入库时间：2015-11-28
用图所示的实验装置探究“产生感应电流的条件”．
（1）实验中，通过观察来判断电路中是否有感应电流．
（2）闭合开关，若导体ab不动，左右移动磁铁，电路中（选填“有”或“无”）感应电流．
（3）在仪器和电路连接都完好的情况下，某小组的实验现象不太明显．请提出一条改进措施：．
（4）该实验的结论是：闭合电路的一部分导体，在磁场中做磁感线运动时，导体中就会产生感应电流．
-
难度：
使用次数：186
入库时间：2015-11-28
小华家额定功率为2000W的电热淋浴器，装满30kg水后连续正常加热35min．水的温度由20℃升高到50℃．已知c水=4.2×103J/（kg•℃），求：
（1）加热过程中水吸收的热量；
（2）此过程电热淋浴器的热效率．
-
难度：
使用次数：470
入库时间：2015-11-28
在科技创新活动中，小攀同学设计如图所示的电路来检测某传感器R1（该传感器可看作定值电阻），电源电压恒定不变，滑动变阻器R0上标有“20Ω 1A”字样，传感器R1上标有“0.9W”字样，定值电阻R2=20Ω，若只闭合S、S1，调节滑片P，当传感器R1正常工作时，电压表示数为3V，若只闭合开关S、S2，调节滑片P至中点时，电压表示数为2V，求：
（1）传感器R1的电阻是多少Ω？
（2）电源电压是多少V？
（3）闭合所有开关，调节滑片P至最右端，10min内整个电路消耗的电能为多少J？
