难度：
使用次数：170

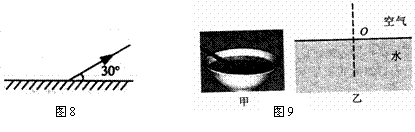

入库时间：2015-11-28如图8所示，入射光经平面镜反射后，反射光线与镜面的夹角是30o．请根据光的反射定律画出入射光线，并标出入射角的度数．
如图9所示，人眼看到斜插入水中的筷子发生了弯折，请在图乙中画出能说明这一现象原理的一条入射光
线及对应的折射光线，要求以O为入射点。
-
难度：
使用次数：176
入库时间：2015-11-28

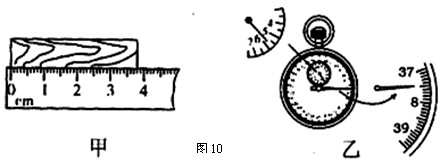

如图10所示，物体甲的长度为
cm，停表乙的示数为 s。
-
难度：
使用次数：437
入库时间：2015-11-28

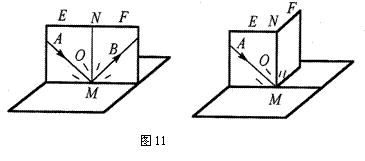

在“探究光的反射规律”的实验中，如图11所示，平面镜M放在水平桌面上，E、F是两块粘接起来的硬纸板，垂直于镜面且可绕ON转动
（1）如图(a),当E、F在同一平面上时，让入射光线AO沿纸板E射向镜面
，在F上可看到反射光得出结论________（选填“合理”或“不合理”），原因是 ______________。（2）若将一束光贴着纸板F沿BO射到O点，光将沿图中的________方向射出，因为在光的反射现象中光路是_________的。[来源:学,科,网]
（3）如图(b),以法线ON为轴线，把纸板F向后缓慢旋转，在F上______(选填“能”或“不能”)看到反射光线OB,这样做的目的是为了______________________________。
(a) (b) -
难度：
使用次数：55
入库时间：2015-11-28
如图12甲所示，是探究“水沸腾时温度变化特点”的装置图。
（1）当水沸腾时，从杯底产生的气泡在水中上升过程中越变越_______。
（2）下表是A组同学记录的实验数据,根据实验数据可判定该地水的沸点为 oC。
（3）通过实验可知，水沸腾时，温度 （选填“逐渐升高”、“保持不变”或“逐渐降低”）；停止加热，水不能继续沸腾，说明沸腾过程需要 。
时间/min
0
1
2
3
4
5
6
7
8
温度/℃
90
92
94
96
97
98
98
98
98
（4）如图12乙中的实线和虚线，分别是A、B两组同学用相同实验装置做实验，得出的温度随时间变化的图像。由图分析可知：______组加热的水较多。
-
难度：
使用次数：176
入库时间：2015-11-28

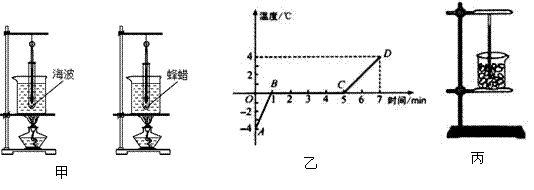

如图13所示是比较晶体与非晶体熔化规律的实验.
（1）、实验中用酒精灯给水加热,从而间接为研究对象(海波和蜂蜡)加热，这样做能确保研究对象 _________。实验中,在记录加热时间的同时还需观察记录的现象有____________ ,_______________________ .
（2）向试管中放入碎冰，根据加热过程中记录的数据画出如图乙所示温度——时间图像，得出冰熔化特点是_______、________；
（3）另一同学把冰放入如图丙所示的烧杯中，并未用酒精灯加热，冰也熔化了。于是他认为冰熔化不需要吸收热量，他的想法___
_____（选填“正确”或“不正确”），他还发现冰熔化时烧杯外壁有一层水珠，这是______形成的。图13
