难度：
使用次数：93
入库时间：2015-11-28如右图，已知R1 R2电阻值相等，R3的阻值为20Ω，A1的示数为0.2A， A2示数为0.5A。则通过R2的电流为 A；R1的电阻值为 Ω；电源电压为 V。
-
难度：
使用次数：90
入库时间：2015-11-28
如图甲所示，某同学在两只相同的烧杯里装入水、食用油，比较他们 的吸热情况。
（1）为了便于比较，实验中要求在两烧杯中放入 的电加热器。
（2）实验结果表明：不同物质，在 、 时，吸收的热量不同.
（3）图乙是该同学根据实验数据绘制的图象，则a物质是 ，其比热容是_____。
-
难度：
使用次数：81
入库时间：2015-11-28

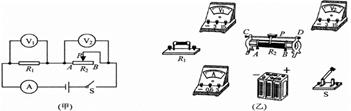

小明探究“通过导体的电流与电压的关系”时，电路图如图（甲）所示．电源电压不变，R1为定
值电阻，电流表A 选用0～0.6A量程，电压表V1选用为0～3V量程，电压表V2选用为0～15V量程，滑动变阻器R2上标有“50Ω 1A”的字样．（1） （1分）请根据电路图甲用笔画线代替导线连接实物图乙。
（2） （1分）闭合开关S，发现电流表A 与电压表V1的示数为零，电压表V2的示数不为零，则电路存在的故障 。[来源:学科网ZXXK]
（3） （1分）排除故障后，继续进行实验，记录电流表A 与电压表V1的示数，得到一组实验数据，如表所示．
实验序号
1
2
3
4
5
电压表V1的示数(V)
1.6
1.8
2.0
2.2
2.4
电流表A的示数(A)
0.16
0.18
0.20
0.22
0.24
分析表中实验数据可得结论：
（4））（3分）实验中，记录电流表A 与电压表V2的示数，得到几组实验数据，根据实验数据作出I─U2图线，如上图所示，则电源电压是 V．在保证实验器材安全的前提下，滑动变阻器接入电路的阻值不得小于 Ω． 电路中允许通过的最大电流是
A.
-
难度：
使用次数：91
入库时间：2015-11-28
一种电工工具由一个小灯泡L和一个定值电阻R并联而成，通过L、R的电流跟其两端电压的关系如图所示。由图可得定值电阻R的阻值为 Ω；当电压增大时，L的电阻 ，产生这一现象的原因是 ， 当把这个工具接在电压为2V的电路两端，该电工工具的工作电流 A，此时L的电阻是 Ω．（保留一位小数）
-
难度：
使用次数：102
入库时间：2015-11-28
有一款太阳能热水器，铭牌上的部分参数如下表所示，将它安装在阳光充足的水平台面，并注满水。
(1) 若它的底部支架与水平台面的接触面积为0．3m2，求它对台面的压力和压强(取g=lON／kg)．
(2) 德州市(晴天)平均每平方米的面积上，每小时接收的太阳能约为2．8×106J．若
该热水器接受太阳能的有效面积为1．5m2，每天日照时间按8h计算，则它一天中接收的太阳能(E)约为多少?若这
些太阳能有60％被热水器中的水吸收，则可使水温升高多少?[C水=4．2×103(J／kg·℃)]
