难度：
使用次数：378
入库时间：2015-11-24在探究平面镜成像特点的实验中，关键是如何确定像的位置和比较像和物的大小，经过观察、思
考，某小组同学用如图所示器材进行探究。（1）在实验中用透明的玻璃板代替平面镜，主要是利用玻璃板透明的特点，便于_______▲______；
（2）为探究平面镜所成的像与物的大小关系，小明应该进行如下操作：将棋子A放在玻璃板前，再拿一只____▲___的棋子B放在玻璃板后移动，直到从玻璃板前_____▲___（某一位置看上去/任一位置看上去都）重合，这表明平面镜所成像的大小与物的大小____▲___；
（3）为探究平面镜所成的像是实像还是虚像，他将一块与玻璃板等大的不透明的白板竖放在玻璃板与蜡烛B之间，从棋子A侧观察，仍能看到棋子A的像，说明平面
镜所成的像是由光的_______▲______形成的；拿走棋子B，将这块白板移动到棋子A像的位置时，从棋子____▲____（A/B）侧观察白板，发现白板上不能承接到棋子A的像，这说明平面镜所成的像是______▲____（填“实”或“虚”）像；（4）拿走白板，他将棋子A向玻璃板靠近2cm，再将棋子B移到A像的位置，通过测量比较，他发现棋子A与它在玻璃板中像的距离变化了______▲________cm，同时发现像的大小_______▲_____（填“变大”、“变小”或“不变”）；
（5）实验中玻璃板与水平桌面保持“垂直”，若不垂直，将对实验观察带来不便。请说出不垂直会带来怎样的不便：______________________▲______________________。
-
难度：
使用次数：565
入库时间：2015-11-24

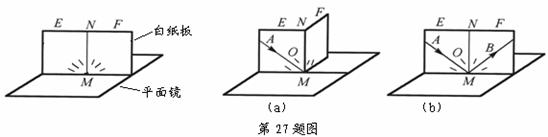

如图所示，在探究光的反射规律时，将平面镜放在水平桌面上，再把一个标有刻度的可以沿ON向前、向后折的白色硬纸板垂直放置在平面镜上。
（1）白
色硬纸板可以___▲___入射光和反射光的传播路线；根据纸板上的___▲___可以方便地测量反射角和入射角的大小；（2）如图（a），以法线ON为轴线，把纸板F向后缓慢旋转，在F上___▲____（选填“能”或“不能”）看到反射光线OB，这一现象说明____▲_____。
（3）如图（b），当E、F在同一平面上时，让入射光沿AO紧贴着纸板E射向镜面，在F上可看到反射光OB，测出入射角和反射角的大小，便立即得出实验结论：反射角等于入射角。这样得出结论____▲___（选填“合理”或“不合理”），原因是______▲_________；
（4）若将一束光贴着纸板F沿BO射到O点，光将沿图中的____▲_____方向射出，因为在光的反射现象中光路是____▲____的；
