难度：
使用次数：441

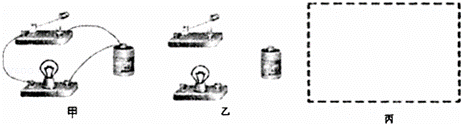

入库时间：2015-11-22如图所示，甲图是小华同学连接的电路，闭合开关后小灯泡能亮吗？若不能，请你帮她在乙图中，连接正确的电路并在丙图方框中画出电路图．
-
难度：
使用次数：952
入库时间：2015-11-22
如图是用钓鱼竿钓鱼的示意图，O为支点，F2为鱼线对钓鱼竿的拉力，请画出：F2的力臂l2与A处所用最小力F1的方向．
-
难度：
使用次数：591
入库时间：2015-11-22
如图所示，某人站在A处用一根绳子和两个滑轮提起物体B，画出最省力的绕线．
-
难度：
使用次数：138
入库时间：2015-11-22

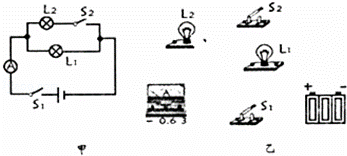

根据图甲所示的电路图，在图乙中用笔画出代替导线，连接图乙实物电路（导线不能交叉）．
-
难度：
使用次数：147
入库时间：2015-11-22
小强在验证
杠杆平衡条件的实验中：（1）实验前没有挂钩码和弹簧测力计时，发现杠杆左端高右端低，要使其在水平位置平衡，应将杠杆左端的平衡螺母向 调节，这一调节过程的目的是为了使杠杆的 对杠杆平衡不产生影响，这时杠杆重力的力臂为 ．
（2）在图中，杠杆水平平衡后，小强调节左边钩码的个数和位置，使杠杆水平平衡时，测出F1=1.2N，F2=1.5N；OA=30cm，OB=20cm．他将所得数据直接代入杠杆平衡条件的公式在，发现F1×OA和F2×OB并不相等，从而认为杠杆的平衡条件不一定是F1l1=F2l2．小强的失误是 ．
（3）在图中，若B处的钩码不变，小强将弹簧测力计由A处移到C（OC=10cm）处，施加一个竖直方向的力，使杠杆在水平位置平衡，则这个力的方向应 ，大小为 N．
（4）在图中，若B处的钩码不变，小强不用弹簧测力计，在A处挂 N的钩码，杠杆在水平位置仍然平衡．
