难度：
使用次数：165

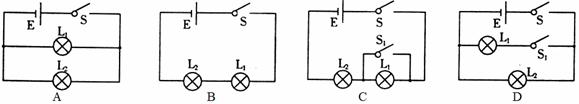

入库时间：2015-11-18下列各电路中，闭合开关，两个灯泡不能都发光的电路是( )
-
难度：
使用次数：194
入库时间：2015-11-18

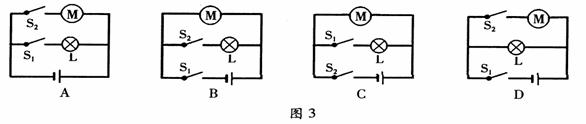

某品牌的微型电脑吸尘器有两个开关，开关S1控制照明灯L 和吸尘电动机M ，开关S2只控制吸尘电动机M .如图3 所示的电路图中符合要求的是（ ）
-
难度：
使用次数：141
入库时间：2015-11-18
如图是某品牌榨汁机。为保障安全，该榨汁机设置了双重开关—电源开关S1和安全开关S2。当杯体倒扣在主机上时， S2自动闭合，此时再闭合S1，电动机才能启动，开始榨汁。下列电路图符合上述要求的是
-
难度：
使用次数：170
入库时间：2015-11-18
如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是 【 】
A．L1与L2串联
B．电流表A1测L1的电流
C．当开关S2断开时,通过L1的电流变小
D．当开关S2断开时，电流表A2的示数变小
-
难度：
使用次数：116
入库时间：2015-11-18
小明家台灯的插头插在如图所示的插座上，插座上有一个开关和一个指示灯．若插座开关和指示灯分别用S1、L1表示，台灯的开关和灯泡分别用S2、L2表示．小明断开或闭合S1、S2时，记录现象如表．由小明的记录可判断出关于L1、L2的连接方式可能是电路图中的（ ）
开关状态
插座指示灯（L1）
台灯（L2）
闭合S1，断开S2
亮
不亮
闭合S2，断开S1
不亮
不亮
S1和S2都闭合
亮
亮
A．
B．
C．
D．
