难度：
使用次数：127

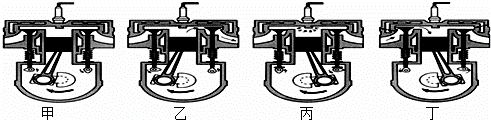

入库时间：2015-11-07如图所示为汽油机的四个冲程，一个工作循环中只有图丙所示的冲程不需靠飞轮的惯性来完成；图 所示的冲程将机械能转化为内能．
-
难度：
使用次数：115
入库时间：2015-11-07
某同学在探究串联电路电压规律的实验．按右图所示的电路图连接电路，闭合开关，用电压表测出L1两端的电压；在测L两端的电压时，将电压表所接的B接点不动，只断开A接点，并改接到C接点上，去测BC间的电压．他的方法不能（选填“能”或“不能”）测出L两端的电压，并说明理由 ．
-
难度：
使用次数：239
入库时间：2015-11-07
如图所示的电路中，L1与L2为两个小灯泡，要想使两灯泡串联，请用笔在需去掉的一根导线上画“×”．
-
难度：
使用次数：260
入库时间：2015-11-07

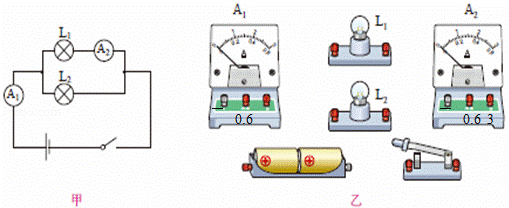

根据如图所示的电路图甲，在图乙实物图中用笔画出连线．已知：闭合开关后，电流表A1的示数为0.9A，电流表A2的示数为0.4A．
-
难度：
使用次数：168
入库时间：2015-11-07
同学们要探究电路中电流的规律．
（一）甲同学为了“探究串联电路电流的规律”，设计如图1所示的电路图，实验过程中，他分别将电流表接在A、B、C三点，测得的数据如表所示，
位置 A点 B点 C点
电流/A 0.5 0.5 0.5
（1）根据实验数据得到的结论是 ．从对电流大小的描述的角度来看，这个结论的含义是 ．
（二）乙丙二位同学要“探究并联电路中电流的规律”．现有器材：电流表3个，灯泡2只，开关1个，滑动变阻器1个，干电池，导线若干．实验电路图如图2所示，电流表A1、A2、A的示数分别为I1、I2和I．
乙丙同学正确收集的数据分别如表一和表二．
表一
表二
分析记录的实验数据，乙同学得出结论：并联电路中各支路电流相等；丙同学得出结论：并联电路干路电流等于各支路中电流之和．根据以上信息回答下列问题：（2）丙同学的实验记录表格中，其中一个错误的测量值是 ，错误的原因是 ．
（3）请对乙同学的实验过程及结论进行评价，若有不足之处并提出改进的建议．
