难度：
使用次数：355
入库时间：2015-11-03如图所示的电路中，电阻R1的阻值是60Ω，电阻R2的阻值是40Ω，如果通过R1的电流是0.2A．求：
（1）电源电压；
（2）通过电阻R2的电流；
（3）电路的总电流；
（4）电路的总电阻．
-
难度：
使用次数：536
入库时间：2015-11-03

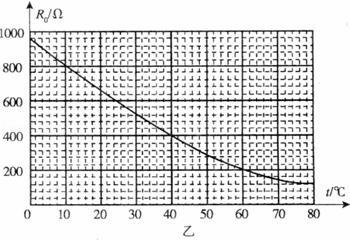

现代生物医学研究使用的细菌培养箱内的温度需要精确测控，测控的方法之一是用热敏电阻来探测温度．如图甲所示的电路，将热敏电阻R0置于细菌培养箱内，其余部分置于箱外．这样既可以通过电流表的示数来表示箱内温度，又可以通过电压表的示数来表示箱内温度．已知该电路中电源电压是12V，定值电阻R的阻值是200Ω．热敏电阻R0的阻值随温度变化的关系如图乙所示．求：
（1）当培养箱内的温度为40℃时，电压表的示数；
（2）已知电流表量程是0～30mA，电压表量程是0～8V，则此电路能测量的最高温度．
