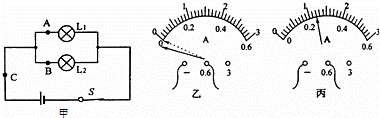

在探究并联电路电流规律的实验中,图甲是实验的电路图.
(1)电流表应 (选填“串联”或“并联”)在被测电路中.若要测量干路电流,则电流表应接在甲图中的 点,且必须使电流 .在预先不能知道电流的大小时要 来选择量程合适的电流表.
(2)小明同学在测量A处的电流时,发现电流表的指针偏转如图乙所示,原因是 ;在排除故障后,电流表的示数如图丙所示,则电流表的示数为 A.
(3)下表是小亮同学在实验中用两盏规格相同的小灯泡,得出的实验结论是:在并联电路中,干路电流等于各支路电流之和,且各支路的电流相等.请指出小亮的探究过程的两点不妥之处:
A点电流IA B点电流IB C点电流IC
0.16A 0.16A 0.32A
①
② .
某物理兴趣小组的同学,用煤炉给10kg的水加热,同时他们绘制了如图所示的加热过程中水温随时间变化的图线.若在6min内完全燃烧了2kg的煤,水的比热容为4.2×103J/(kg•℃),煤的热值约为3×107J/kg.求:
(1)煤完全燃烧产生的热量;
(2)经过6min时间加热,水所吸收的热量;
(3)煤炉烧水时的热效率.
(2014秋•铜山县校级期中)随着人们生活水平的日益提高,小汽车越来越多地走进了百姓人家.一辆使用汽油为燃料的小汽车,以72km/h的速度在水平路面上匀速行驶时,发动机的实际功率为20kW.若小汽车行驶的距离为100km,汽油的热值q=4.6×107J/kg,小汽车发动机的效率为25%.求小汽车在这段路程中:
(1)运动的时间;
(2)发动机所做的功;
(3)消耗汽油的质量.
