难度：
使用次数：195

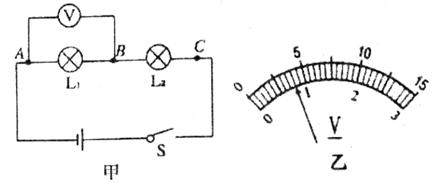

入库时间：2015-10-31小明同学对串联电路电压规律进行了探究
(1)闭合开关，发现L1不发光，L2比较亮，电压表示数为零，则小灯泡L1的故障是______
_______．(2)排除故障后，小明正确测出了L1两端的电压，在测L2两端的电压时，小明为了节省时间，打算采用以下方法
：电压表所接的B接点不动，只断开A接点，并改接到C接点上．此操作可能会导致电压表出现的现象是__________________________________．(3)最后，小明按照正确的方法测出了L1、L2、AC之间的电压UL1=2.4V，UL2=1.4V，UAC的示数如图乙所示，读出UAC=____________V，并得出了实验的最终结论．
(4)此实验依然存在着一定的缺陷，你的改进方法是：________________________．
-
难度：
使用次数：337
入库时间：2015-10-31

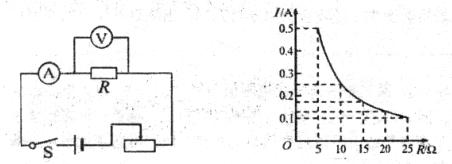

小明利用如图所示的电路探究“电流跟电阻的关系”。已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
(1)实验过程中，小明用5Ω的电阻做完实验后，接下来的操作是：________________， 然后将10Ω的电阻接入电路，闭合开关，移动滑片位置，读出电流表的示数。
(2)实验最后得到如图丙所示的电流，随电阻R变化的图象。
由图象可以得出结论：_______________________。
(3)为完成整个实验，应该选取最大阻值不小于________Ω的滑动变阻器。
(4)这个实验中滑动变阻器的作用是________________________________________。
-
难度：
使用次数：277
入库时间：2015-10-31

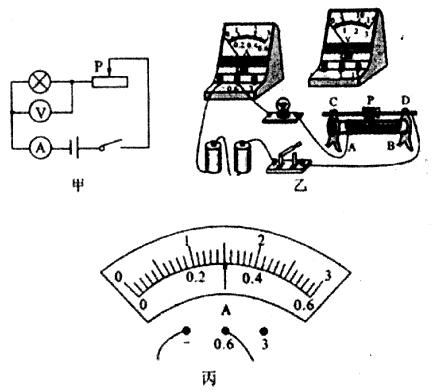

如图甲所示是“测量小灯泡的电功
率”的电路图，图乙是实物连接图。其中电源是两节新干电池，小灯泡的额定电压为2.5V.(1)图乙已连接了部分电路，请用笔画线代替导线按照电路图将未连接的电路连接完整：
(2)小明同学连接好电路，闭合开关后，发现电压表的读数是2V，则他应当将滑片P向____调节（选填“左”、“右”）。
(3)调节滑片P后使电压表的示数为2.5V，此时电流表的示数如图丙所示，则该灯泡的额定功率为____W．
(4)有一位同学在连接好电路后，闭合开关，在移动滑动变阻器滑片P的过程中发现：灯泡变亮时电压表示数变小；灯泡变暗时，电压表示数变大。经检查所用器材完好，出现这种现象的原因可能是_____________。
-
难度：
使用次数：148
入库时间：2015-10-31
物理兴趣小组的同学在鲁老师的指导下做“探究热敏电阻的电阻值与温度的关系”的实验，热敏电阻是由半导体材料制成的，它的电阻值随温度的变化而变化，热敏电阻的这一特点在许多报警系统和控制电路中起到了重要的作用，为了探究热敏电阻随温度的变化规律，他们准备了如下实验器材，设计了实验装置如图数据记录表格等，问：
物理量
次数
温度t/℃
电流I/A
电压U/V
电阻刚R/Ω
平均电阻
R/Ω
1
2
3
(1)为了使实验正常进行并记录到充分的有效数据寻找实验规律，本实验_________（选填：“能”或“不能”）用酒精灯直接加热热敏电阻．
(2)实验是三个同学合作，每30秒记录一组实验数据，在收集测量数据时要注意_______________．
(3)设计的数据记录表格中有一项不合适，请指出是__________项，不合适的原因是：________________．
(4)宜在烧杯中注入适量的_______________（选填“自来水”、“煤油”），因为它具有__________的特点，所以适合本实验的设计．
