难度：
使用次数：73
入库时间：2015-10-30如图16是小明同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1不亮，灯L2亮，电流表的指针明显偏转，电压表示数为电源电压，则故障原因可能是 （ ）
A、L1灯丝断了B、L1灯座两接线柱直接接通了
C、L2灯丝断了D、L2灯座两接线柱直接接通了
-
难度：
使用次数：161
入库时间：2015-10-30
某同学采用如图所示电路做电学实验时，出现一处电路故障，以下分析正确的是（ ）
A．若电流表无示数，电压表有示数，则R1短路B．若电流表无示数，电压表无示数，则R2断路
C．若电流表有示数，电压表有示数，则R1断路D．若电流表有示数，电压表无示数，则R2短路
-
难度：
使用次数：473
入库时间：2015-10-30

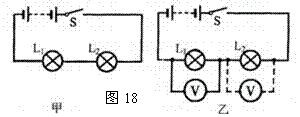

实验课上，同学们把两个相同规格的小灯泡连接在如图18甲所示的电路中，闭合开关后，两灯发光．此时，一同学不小心把L1的玻璃外壳打破了，结果L1熄灭，L2却更亮了。这是为什么呢？他们提出猜想：
猜想一：可能L1处发生开路；
猜想二：可能L1处发生短路。
（1）根据 （填“串联”或“并联”）电路的特点．可知猜想一是不正确的。
（2）针对猜想二，同学们找了一只电压表，分别并联在L1，L2两端，如图18乙所示，假如猜想二成立，则两次读数有何特点？ 。
实验发现两次电压表均有明显读数，且L1两端电压比L2两端电压小。说明猜想二也不正确．你认为L1熄灭、L2更亮的原因可能是 。
A．L1电阻变大 B．L1电阻变小
C．L2电阻变小 D．L1功率变大
-
难度：
使用次数：450
入库时间：2015-10-30
如图19所示，当开关S闭合后，发现电灯L不亮，用测电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是( )
A．火线与零线短路 B．a、d之间某处断路
C．c、b之间某处断路 D．电灯的灯丝断了
-
难度：
使用次数：481
入库时间：2015-10-30
某同学在家中将台灯的插头插入插座时，室内电灯全部熄灭保险丝熔断，发生这一现象的原因可能是( )
A．台灯的功率太大了 B．台灯的灯丝断了
C．插座内有短路 D．台灯插头处短路了
