难度：
使用次数：102
入库时间：2015-10-13要测绘一个标有“3V ，0.6W”小灯泡的伏安特性曲线，灯泡两端的电压需要由零逐渐增加到3V，并便于操作。已选用的器材有：
电池组（电动势4.5V，内阻约1Ω）；
电流表（量程为0-250 mA，内阻约5Ω）；
电压表（量程为0-3V，内阻约3kΩ）；
电键一个、导线若干。
（l）实验中所用的滑动变阻器应选下列中的______（填字母代号）。
A．滑动变阻器（最大阻值20Ω ，额定电流1 A）
B．滑动变阻器（最大阻值1750Ω，额定电流0.3 A）

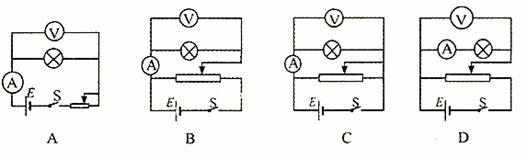

（2）实验的电路图应选用下列的图_______（填字母代号）。

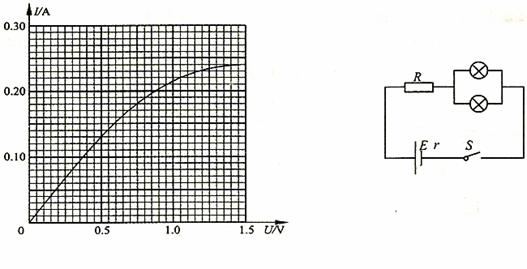

（3）实验得到小灯泡的伏安特性曲线如图所示。现将两个这样的小灯泡并联后再与一个2Ω的定值电阻R串联，接在电动势为1.5V，内阻为1Ω的电源两端，如图所示。每个小灯泡消耗的功率是______W。
-
难度：
使用次数：179
入库时间：2015-10-13
如图所示，在光滑水平地面上，有一质量
的平板小车，小车的右端有一固定的竖直挡板，挡板上固定一轻质细弹簧．位于小车上A点处的质量为
的木块（视为质点）与弹簧的左端相接触但不连接，此时弹簧与木块间无相互作用力。木块与A点左侧的车面之间有摩擦，与A点右侧的车面之间的摩擦可忽略不计．现小车与木块一起以
的初速度向右运动，小车将与其右侧的竖直墙壁发生碰撞，已知碰撞时间极短，碰撞后小车以
的速度水平向左运动，取
．①求小车与竖直墙壁发生碰撞的过程中小车动量变化量的大小；
②若弹簧始终处于弹性限度内，求小车撞墙后与木块相对静止时的速度大小和弹簧的最大弹性势能；
-
难度：
使用次数：188
入库时间：2015-10-13
有一顶角为直角的玻璃砖，放在空气中，一光束斜射入玻璃砖的一个侧面，如图所示，然后投射到它的另一个侧面。若该玻璃砖全反射临界角为42°，问：
①这束光线能否从另一侧面射出？
②若光线能从侧面射出，玻璃砖折射率应满足何条件？
-
难度：
使用次数：143
入库时间：2015-10-13
如图所示，两条足够长的平行金属导轨相距L，与水平面的夹角为
，整个空间存在垂直于导轨平面的匀强磁场，磁感应强度大小均为B，虚线上方轨道光滑且磁场方向向上，虚线下方轨道粗糙且磁场方向向下．当导体棒EF以初速度
沿导轨上滑至最大高度的过程中，导体棒MN一直静止在导轨上，若两导体棒质量均为m、电阻均为R，导轨电阻不计，重力加速度为g，在此过程中导体棒EF上产生的焦耳热为Q，求：(1)导体棒MN受到的最大摩擦力；
(2)导体棒EF上升的最大高度．
