难度：
使用次数：159

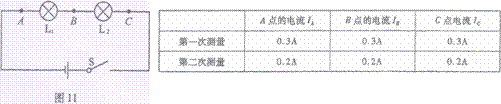

入库时间：2015-10-06在“探究串联电路中各点
的电流有什么关系”时，小明设计实验如下。把两个灯泡L1、L2串联起来接到图11所示电路中，分别把图中A、B、C各点断开，把________接入，测量流过的电流，看看它们之间有什么关系. 换上另外两个小灯泡，再次测量三点的_______，看看是否还有同样的关系。下表是两次测量的记录数据.分析和论证：（1）在连接电路时，开关应处于______状态。
（2）小明采用了更换不同灯泡进行两次测量，目的是：_
_________________________ 。（3）结论：_____________________________________________.
-
难度：
使用次数：190
入库时间：2015-10-06
为了验证并联电路的电流特
点，小薇设计了如下图所示的电路进行实验。（1）小薇先将电流表接在L1所在的支路，闭合开关后，观察到灯L2发光，但灯L2
不发光，电流表的示数为零，电路可能存在的故障是：_______________（2）排

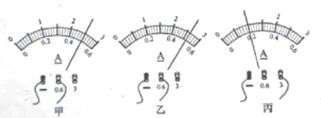

除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图甲、乙、丙所示，可读出：I1=0.5A，I2=______A， I=______A。根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是：_________________。（写出关系式即可）
（3）为了验证结论的普遍性，小薇采用了更换不同灯泡继
续实验的方法进行验证，你还可以采用的方法是：______________________________________。 -
难度：
使用次数：144
入库时间：2015-10-06
根据如下图所示的电路，请在虚线框中画出这个电路的电路图。
-
难度：
使用次数：188
入库时间：2015-10-06
(1)根据电路图10，请用笔线把图11中的实物连成电路；
-
难度：
使用次数：197
入库时间：2015-10-06
学了电路的串并联知识后，小文问：家中的电视机、电灯、电风扇等用电器之间是什么方式连接？“当然是并联”小玲回答说。哪些现象能说明它们是并联的？ 举一例:________________________________________________________________
