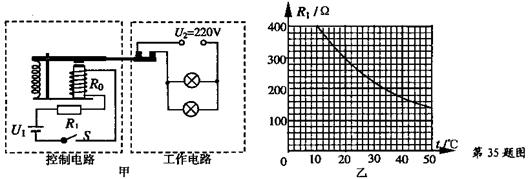

入库时间：2015-09-16（浙江第12界科学竞赛题）某同学利用热敏电阻为家中的灯暖型浴霸(一种取暖用的电器)设计了一个温度可自动控制的装置，如图甲所示。“控制电路”中热敏电阻R1的阻值随温度变化的曲线如图乙所示，电磁铁线圈可看作阻值为30Ω的纯电阻R0，电源U1电压恒定，浴霸共安装有2只标有“220V、550W”的灯泡，当电磁铁线圈中的电流大于或等于50mA时，继电器的衔铁被吸合，浴霸电路断开；当线圈中的电流小于或等于40mA时，继电器的衔铁被释放，浴霸电路闭合。求：
(1)工作电路闭合时，通过电路的总电流。
(2)若浴室内的温度最高不得超过40℃，则控制电路的电源电压U1最小值为多大?
(3)若电源U1电压恒定为12V，则将此装置安放在浴室内，浴室内温度可控制在什么范围?
-
难度：
使用次数：173
入库时间：2015-09-16

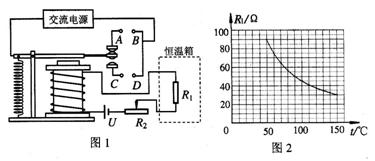

（2008全国初中应用物理知识竞赛复赛）小明利用实验室的电磁继电器、热敏电阻R1、可变电阻器R2等器件设计了一个恒温箱控制电路，如图1所示。其中“交流电源”是恒温箱加热器的电源（加热器在恒温箱内，图中未画出）；R1处于恒温箱内，图2是小明通过实验测得的R1的阻值随温度变化的关系曲线；电磁继电器的电源两端电压U = 6 V，电磁继电器线圈的电阻可不计，通过实验测得当电流为30mA时，电磁继电器的衔铁被吸合。
(1)．请简述此恒温箱的工作过程。
(2)．为什么恒温箱的加热器应该接在A、B端，而不能接在C、D端？
(3)．如果要使恒温箱内预设的温度可调节范围是90℃~150℃，可供选择的可变电阻器R2的电阻值有如下的几种：
A．0~100Ω B．0~200Ω C．0~1000Ω D．0~1500Ω
请问应选择哪一个可变电阻器？为什么？
(4)．小明设计的这个控制电路，使用起来有何不足之处？请你提出一种解决的方案。
-
难度：
使用次数：170
入库时间：2015-09-16
投入使用才l7年的长沙浏阳河大桥由于严重损坏于今年年初被拆除重建。导致大桥损坏的一个重要原因是过往车辆严重超载。新桥建设现已开始，为了能抓拍超载车辆，小明及其物理兴趣小组成员决定为大桥管理者设计一个“汽车超载记录器”来进行监控管理。

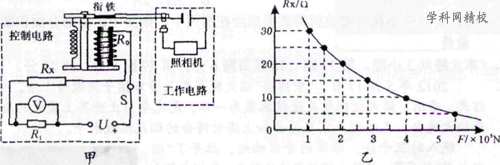

如图甲为该超载记录器原理图。Rx为压敏电阻，当车辆驶入被监测路段时，其阻值随它受到的压力变化而变化，变化关系如图乙所示。当电压表示数达到或超过4V时，继电器的衔铁被吸下，工作电路中的照相机就开始工作，抓拍超载车辆。已知电源电压U=10V，电压表量程为O～5V，线圈电阻R0=5Ω，保护电阻R1=lOΩ，问：(取g=10N／kg) （学科网精校）
(1)若某车的质量为15t，静止时轮胎与路面接触的总面积为0.3m2，则静止时该车对路面的压强为多少?
(2)第(1)问中该车辆过桥时，电压表的示数是多少?
(3)该记录器所能记录的过桥车辆的最大质量是多少?
-
难度：
使用次数：134
入库时间：2015-09-16
（2013全国初中应用物理知识竞赛预赛题）如图21所示为某兴趣小组为学校办公楼空调设计的自动控制装置，R是热敏电阻，其阻值随温度变化关系如下表所示。已知继电器的线圈电阻Ro=15Ω，左边电源电压为6V恒定不变。当继电器线圈中的电流大于或等于l5mA时，继电器的衔铁被吸合，右边的空调电路正常工作。
(2)计算说明该空调的启动温度是多少?
(3)为了节省电能，将空调启动温度设定为25℃，控制电路中需要再串联一个多大的电阻? (4)改变控制电路的电阻可以给空词设定不同的启动温度，除此之外，请你再提出一种方便可行的调节方案。
-
难度：
使用次数：84
入库时间：2015-09-16
在复习“电流的磁场”和“磁场对电流的作用”时，小刚想：“既然通电导体周围存在磁场，磁场又会对通电导体产生力的作用，那么相互靠近的两个通电导体间是否会产生力的作用呢？”
（1）于是，他和小强商议通过实验来研究这一问题。他们找到了两根柔软的导线，相距较近地并排固定在接线板上，实验电路如图18甲所示。通过实验观察到的现象如图18乙所示。
该实验表明：两个通电导体之间__________。
（2）小强认为，如果改变其中一个通电导体的电流方向，则它们之间作用力的方向也会发生改变。
小强这样想的理由是：电流产生的磁场方向是由__________的方向决定的，当一个通电导体中电流的方向改变时，它产生的磁场方向也会发生改变；而磁场对通电导体的作用力的方向与__________的方向和__________的方向有关，另一个通电导体中电流的方向不变，但磁场的方向变化了，它受到的磁场力的方向就会改变。
