难度：
使用次数：95

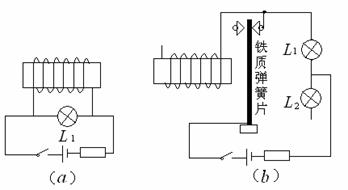

入库时间：2015-09-16（2008上海初中物理竞赛复赛题）将一个电磁铁和白炽灯并联后接入电路，如图（a）所示。当闭合电键时，灯L1即刻点亮，随后熄灭；当断开电键时，灯闪亮后熄灭。
（1）此现象说明当闭合电键时，流过电磁铁的电流变化是 ；当断开电键时，流过电磁铁的电流变化是 。
（2）在图（b）中，当电磁铁中无电流时，铁质弹簧片的可动端与右侧接线柱接通；当电磁铁中有电流时，在电磁铁的吸引下，铁质弹簧片的可动端与左侧接线柱接通。试用笔线代替导线，完成电路连线，使电路中的电键闭合后，灯L1、L2会交替发光。
-
难度：
使用次数：216
入库时间：2015-09-16

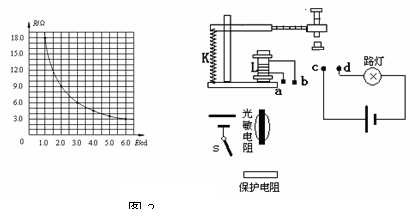

（2011全国初中应用物理知识竞赛初赛）用传感器进行自动控制时，常常要用到继电器，某光敏电阻的阻值R与光强E的关系如下左图所示。试用笔划代替导线在右下图中设计一个用光电敏电阻来控制路灯的实验电路图，要求：光暗时灯亮，光亮时灯熄，可供选择的仪器如下：光敏电阻、小灯泡、学生电源、继电器、滑动变阻器、开关、导线等。
-
难度：
使用次数：178
入库时间：2015-09-16
（2006全国初中应用物理知识竞赛河南预赛）小明对“电磁铁”提出了以下两个问题，请你回答：
（1）怎样使电磁铁的磁性变强？请找出两种解决办法。
（2）要使电磁铁的南北极相互颠倒，可采用什么办法？
-
难度：
使用次数：74
入库时间：2015-09-16
（2010全国初中应用物理知识竞赛复赛）干簧管（也叫干簧继电器）比一般机械开关结构简单、体积小、速度高、工作寿命长；而与电子开关相比，它又有抗负载冲击能力强的特点，工作可靠性很高。如图甲所示为干簧管的结构简图，其中磁簧片是一种有弹性的薄铁片，被固定于玻璃管上。当将一个条形磁铁与干簧管平行放置时，如图乙，干簧管的磁簧片触点就会闭合，将电路接通；当条形磁铁远离干簧管时，触点就会断开。请简述其原理。
-
难度：
使用次数：137
入库时间：2015-09-16
（第12界全国初中应用物理知识竞赛复赛）有一支缝衣用的钢针与磁铁接触后磁化，试说出三种简单实用的方法，判断它的南北极。
