难度：
使用次数：76
入库时间：2015-09-16（2008河南初中物理竞赛题）小昕准备参加玩具赛车比赛，他运用如图所示的电路来挑选一只能量转换效率较高的电动机。设电池的电压恒定不变，他先用手捏住电动机的转轴，使其不转动，闭合开关后读出电流表的读数为2A；然后放手，当电动机正常转动时，又读出电流表的读数为0.6A。则该玩具电动机正常转动时的效率为 。
-
难度：
使用次数：227
入库时间：2015-09-16
（首届全国中学生数理化学科能力竞赛）如图所示是某电热器的工作原理图， R1、R2是发热电阻，虚线框为电热器的金属外壳.它用一个旋转开关可以实现电热器多档位工作的要求.其中旋转开关内有一块绝缘圆盘，在圆盘的左边缘依次有4个金属触点，右边缘是一金属板，可绕中心轴转动的开关旋钮两端各有一个金属滑片，转动开关旋钮可以将左边缘相邻的两个触点与右边缘的金属板同时连通.如旋到图中位置S时，金属滑片将1、2两触点同时与右边缘金属板接通.若电源电压为220 V，则由图可知：
（1）图中P、Q两个接头中，_______与零线相连；正常情况下，零线和地线之间的电压为_______V.
（2）为安全起见，需在电路中安装一总开关，该开关最好应安装在图中A、B、C、D、E中的_________点处.
（3）如果 R1＝R2＝48.4 Ω，则电热器在旋钮开关旋到位置T时的电功率为 _________W；当旋钮开关旋到位置M时，通电1 min产生的热量是_________J.
-
难度：
使用次数：62
入库时间：2015-09-16
（2006全国初中应用物理知识竞赛河南预赛）自从爱迪生1879年发明电灯以来，在一百多年中经过人们的不断改进，如今白炽灯己成为我们生活中最常用的照明工具。根据你对白炽灯的了解，请提出一个与电功率知识有关的实际问题，并根据你所学过的物理知识做出简要回答。例如：断丝的灯泡再“搭上”为什么会比以前更亮？简答：“搭上”灯丝后，灯丝变短，电阻变小，在电压一定时，由P=U2/R可知电灯的实际功率增大，所以灯泡比原来更亮。
问题：_____________________________________________________________。
简答：_____________________________________________________________。
-
难度：
使用次数：112
入库时间：2015-09-16
（2009全国初中应用物理知识竞赛复赛题）小兰家的全自动家用豆浆机的部分技术数据如下表所示。
额定电压
220V
电机功率
180W
额定频率
50Hz
加热功率
800W
加干豆量
75g
加 水 量
1200mL
制作豆浆的程序大致如下：(水温为20℃)
工作程序
加热→
打浆→
煮浆→
防溢延煮→
断电报警
工作时间与状态
电热器开始加热，8min后，水温达到打浆设定温度。
电机带动刀片高速打浆，打浆共4次，每次打15s，间隔15s。
电热器继续加热，直至豆浆第一次沸腾，耗时2min。
电热器间断加热，(每加热l min，停20s)使豆浆反复煮沸，充分煮熟。共6min40s结束。
机器发出声光报警，提示豆浆已做好
小兰在用该豆浆机制作豆浆之前关闭了她家所有的用电器开关，然后在豆浆机开始制作豆浆的同时，开始记录她家电能表(如图3所示)的转盘转过的圈数，当豆浆机发出声光报警时为止，数得电能表的转盘转过了74圈。请回答：
（1）．煮好一锅这样的豆浆需要消耗多少电能?
（2）．根据第1问的计算结果，计算制作一锅这样豆浆的过程中她家电能表的转盘应转过多少圈?
（3）．第（2）问中计算的结果与小兰实际记录的圈数相符吗?如不相符，请说出你对产生这一偏差的猜想。
-
难度：
使用次数：254
入库时间：2015-09-16

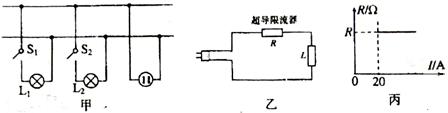

（2011全国初中应用物理知识竞赛河南预赛）节能是这个时代的主旋律。小强要测量一盏节能灯的额定功率，他利用如图甲所示的照明电路，将标有“220V60W”的白炽灯L1和标有“220V4W-40W”的节能灯L2正确接入电路中，当开关S1和S2都闭合时，两盏灯都正常发光，且在2000s内，标有1800r/kWh的电能表转了71转。试问：
（1） 节能灯的发光功率是多少？
（2） 当开关S1和S2都断开时，小明将图乙所示的电路插入照明电路的插座内。超导限流器是一种短路故障电流限制装置，它的电阻R随电流I变化关系如图丙所示，L为用电器。为使用电器短路后电路仍能保持稳定状态，超导电阻R应满足什么条件？
（3） 在R满足一定条件时，有人把超导限流器称为“不断电保险丝”，请你说明理由。
