难度：
使用次数：134

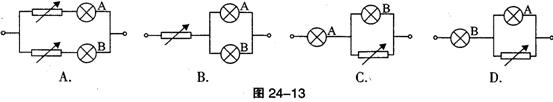

入库时间：2015-09-16（2010上海初中物理竞赛题）如图24-13所示，额定电压为110伏的A、B两盏电灯，额定功率分别为100瓦和25瓦。把它们接到220伏的电路上，欲使它们都能正常发光且电路消耗的电能最少，正确的电路是
-
难度：
使用次数：459
入库时间：2015-09-16
（2010上海初中物理竞赛题）将某灯泡接到电压不变的电源两端，灯泡的电功率为40瓦。如果将灯泡和某电阻R串联后再接到上述电源的两端，电阻的电功率为3.6瓦，不考虑灯泡的电阻随温度而发生变化，且灯泡的电阻小于R，则此时灯泡的电功率为 ( )
A．14.4瓦。 B．32.4瓦。 C．0.4瓦。 D．0.9瓦。
-
难度：
使用次数：406
入库时间：2015-09-16
（2008河南初中物理竞赛题）灯L1标有“8V、16W”的字样，灯L2标有“12V、36W”的字样，两灯串联后接在电压为U的电路中，要保证两灯不损坏，电压U的最大值为( )
A．8V B．12V C．1 6V D．20V
-
难度：
使用次数：206
入库时间：2015-09-16
（2011上海第25界初中物理竞赛）在如图所示的电路中，电源电压保持不变。闭合电键S，当滑片P置于滑动变阻器的中点时，电压表的示数为4伏；当滑片置于滑动变阻器的b端时，电压表的示数变化了2伏，此后15秒内定值电阻R1产生的热量为60焦。下列结果正确的是 （ ）
A．电源电压为10伏
B．R1的阻值为18欧
C．滑动变阻器R的最大阻值为9欧
D．R1先后两次消耗的电功率之比4:3
-
难度：
使用次数：126
入库时间：2015-09-16
（2013全国初中应用物理知识竞赛预赛题）图l8是测定小灯泡额定功率的实物连接图，其中电源是三节新的干电池，灯泡的额定电压是3.8V，其灯丝电阻约为l0Ω，滑动变阻器上标有“l0Ω lA”的字样。
(1)请你用笔画线代替导线将电路中未连接的部分连好，使它成为完整的实验电路。
(2)小刚合理地连接好电路，并按正确的顺序操作，但闭合开关后灯不亮，聪明的小刚猜想： A.可能是灯丝断了
B.可能是电流表断路
C.可能是小灯泡短路
D.可能是滑动变阻器断路
猜想
电流表示数/A
电压表示数/V
如果A成立
如果D成立
请你借助图中的电流表和电压表验证小刚的猜想，将电流表、电压表的示数填人上表。
(3)假如电压表0—15V量程已损坏，小刚仍想测出小灯泡的额定功率，请你将小刚设计的电路图画在右边的方框内。
（4)按小刚新设计的电路图调节滑动变阻器，使电压表示数达到 V时，小灯泡就正常发光.此时电流表示数如图l9所示，则小灯泡的额定功率是 W。
