入库时间：2015-09-15（2012年“志英杯”物理竞赛）有一种测量人的体重和身高的电子秤，其测体重部分的原理如图中的虚线框所示，它主要由三部分构成：踏板和压力杠杆ABO，压力传感器R（电阻值会随所受压力大小发生变化的可变电阻），显示体重大小的仪表A（实质是电流表）。其中AO：BO＝5：1，压力传感器R表面能承受的最大压强为2×106Pa，且已知压力传感器R的电阻与所受压力的关系如下表所示。
压力F/N
0
50
100
150
200
250
300
…
电阻R/Ω
300
270
240
210
180
150
120
…
设踏板和杠杆组件的质量可以忽略不计，接通电源后，压力传感器两端的电压恒为4.8V。请回答：
（1）踏板空载时，电流表读数是多少A？
（2）若压杆与压力传感器之间的接触面积是2×10－4m2，则该秤的最大称量值是多少？
（3）为了把电流表A的表盘改装成电子秤表盘，我们需要确定踏板上人的体重G与电流表的示数I的关系。请你写出这个关系式
-
难度：
使用次数：1166
入库时间：2015-09-15

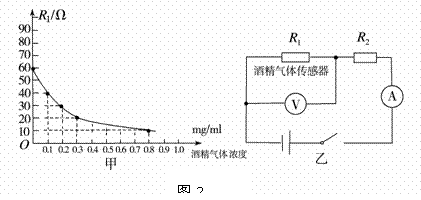

为防止酒驾事故的出现，酒精测试仪被广泛应用。有一种由酒精气体传感器制成的呼气酒精测试仪，当接触到的酒精气体浓度增加时，其电阻值降低，如图2甲所示。当酒精气体的浓度为0时，R1的电阻为60 Ω。在图21乙所示的工作电路中，电源电压恒为8V，定值电阻R2=20Ω。求：(1) 当被检测者的酒精气体的浓度为0时，电压表的示数是多少；
(2)现在国际公认的酒驾标准是0.2mg/ml ≤酒精气体浓度≤0.8mg/ml，当电流表的示数为0.2A时，试通过计算判断被检测者是否酒驾。
