难度：
使用次数：197
入库时间：2015-09-15（2006重庆初二物理竞赛题）如图所示，电流表示数为I，电压表示数为U，不考虑温度对定值电阻的影响，则正确的是
A． U=0，R=0
B． U变大时，U/I变大
C． I变大时，U/I变小
B.U变大时，U/I不变
-
难度：
使用次数：189
入库时间：2015-09-15

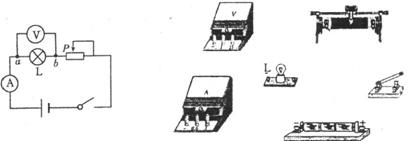

（2008河南初中物理竞赛题）如图是小强实验小组选用的测量小灯泡电阻所需的电路元件，小灯泡的额定电压约为3.8V，估计小灯泡的电阻小于15Ω。
(1)根据所示的实验电路，用笔画线代替导线，将下图中的电路元件连接完整。(2)当闭合开关后，若出现了如下不正常的现象，请你从下列选项中选择可能的原因填入表格中右列的空格中。
A．电路中ab断路
B．电路中ab短路
C．电压表并联在滑动变阻器两端
顺序
现 象
可能原因
灯泡亮度
电流表读数/A
电压表读数/V
甲
不亮
0.25
0
乙
不亮
0
4.5
丙
逐渐变亮
逐渐增加
逐渐减少
(3)根据正确的实验数据描绘出的小灯泡伏安特性曲线并非是直线，其原因是 。
-
难度：
使用次数：60
入库时间：2015-09-15
（2005高州学科联赛物理）某同学用电源、电压表、电流表、滑动变阻器、开关和若干导线，测定电阻RX的阻值，所有元件均完好，电流表有0—0.6A和0—3A两档，电压表有0—3V和0—15V两档，电源电压为3.0V且不变，滑动变阻器标有“10Ω，2A”字样，电路连接正确。闭合开关，该同学在移动滑动变阻器滑片的过程中，发现电流表示数变化范围在0.21A~0.58A之间，当滑片移动到某个位置时，电流表和电压表的指针恰好同时指向刻度盘的正中央，请在下表中补上实验数据表格的有关栏目，根据该同学的实验器材及观察到的现象，将有关数据填入表格内，并算出RX的阻值。（计算电阻时，精确到0.1Ω）（9分）
物理量实验序号
-
难度：
使用次数：106
入库时间：2015-09-15
(2006年重庆初二物理竞赛题)小明和小亮利用下图所示的电路测量未知电阻的阻值。
(1)根据他们连接的实验电路可知，电表甲应是_________表。
(2)实验中他们检查电路无误后闭合开关，观察了两电表的示数(如上图)，计算出被测电阻R=__________Ω。
(3)完成了上步计算后小明认为实验就完成了，小亮则认为，仅这样就得出电阻的阻值不够可靠。原因是______________。
(4)为了得到更可靠的结果，你认为接下去他们的具体操作应是____________________。
-
难度：
使用次数：192
入库时间：2015-09-15
（2007株洲长鸿杯竞赛题）某同学利用图8所示电路测量小彩灯的电阻（不考虑温度对电阻的影响），图中连接电压表的线未画出。实验时，闭合开关，移动滑动变阻器的滑片，得到电流表和电压表的示数如下表所示。根据表中数据解答下列问题。
电流表示数/A
电压表示数/V
0.30
3.0
0.40
2.0
0.50
1.0
（1）在实验过程中该同学是向 移动滑动变阻器的滑片的。
（2）请将电压表连入电路。
（3）试求电源电压以及小彩灯的电阻。
