难度：
使用次数：108
入库时间：2015-09-15（2008株洲初中物理竞赛题）如果利用题图所示的电路来测量一个电阻R的阻值，那么x、y、z应分别代表（ ）
A．电流表、电压表、滑动变阻器
B．电压表、电流表、滑动变阻器
C．滑动变阻器、电流表、电压表
D．电压表、滑动变阻器、电流表
-
难度：
使用次数：621
入库时间：2015-09-15
（第三届理想杯初二物理竞赛题）阻值不同的两个电阻的电流强度随电压变化的I—U图线如图3所示．从图中得出的下列结论中正确的是 ( )
A．R1>R2;
B．Rl、R2串联后的总电阻的I—U图线在区域Ⅱ;
C．R1、R2并联后的总电阻的I—U图线在区域Ⅲ;
D．Rl、R2并联后的总电阻的I—U图线在区域I.
-
难度：
使用次数：190
入库时间：2015-09-15

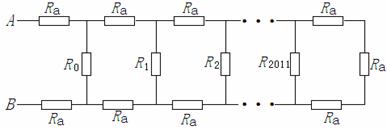

（2011全国初中应用物理知识竞赛初赛）如图4所示，已知R0=R1=R2=R3=…=Rn=R2011=3Ω，Ra=2Ω。A、B间电压为6V，则通过R2011的电流大小是（ ）
A. 1A B.
A C.
A D.
A
-
难度：
使用次数：100
入库时间：2015-09-15
（2006年上海初中物理竞赛题）在如图6所示的电路中，总电流I为1.2安，R1=R2=2R3。则下列对通过R2电流的判断正确的是 ( )
A．大小为0.6安，方向向右
B．大小为0.6安，方向向左
C．大小为0.3安，方向向右
D．大小为0.3安，方向向左
-
难度：
使用次数：775
入库时间：2015-09-15
（第三届理想杯初二物理竞赛题）．如图7所示电路，电源电压保持不变，当滑动变阻器的滑动头自a向b移动过程中，各电表示数变化的情况是 ( )．
A．A1、A2变大，V变小 B．Al、V变大，A2变小
C．A2、V变小，A1变大 D．A1、V变小，A2变大
